| IEC-Stromstärke |
63 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
5 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Bauform |
sonstige |
| Phasenwender |
false |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

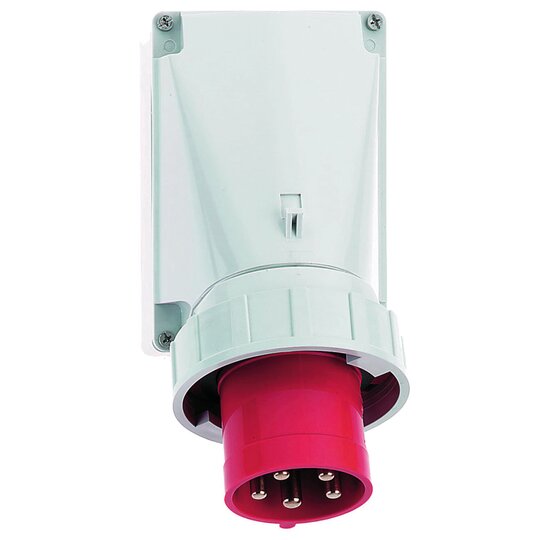

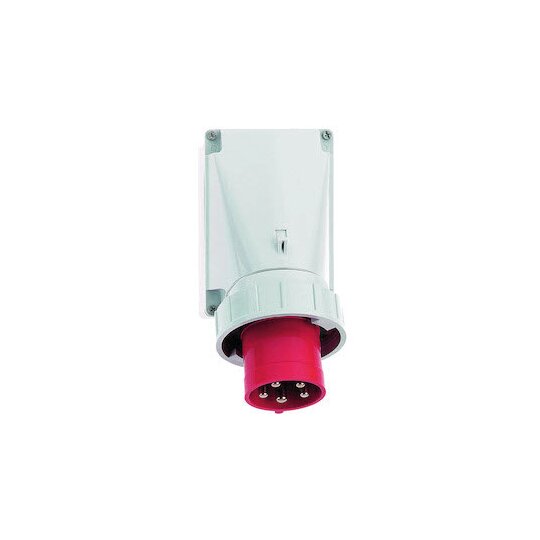

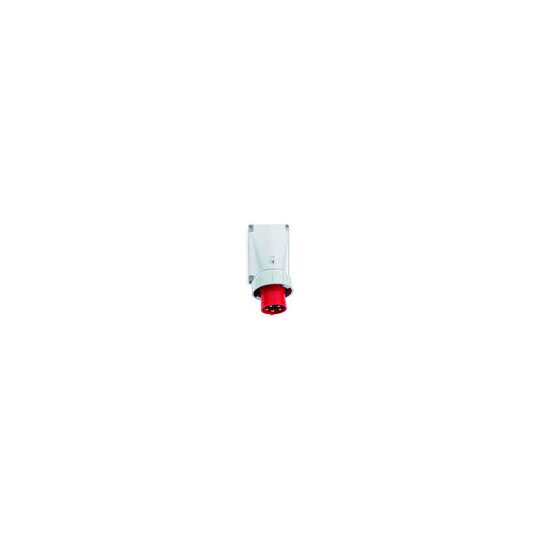

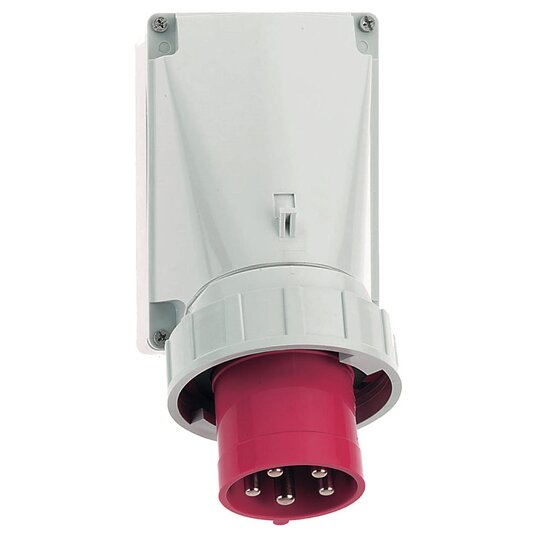

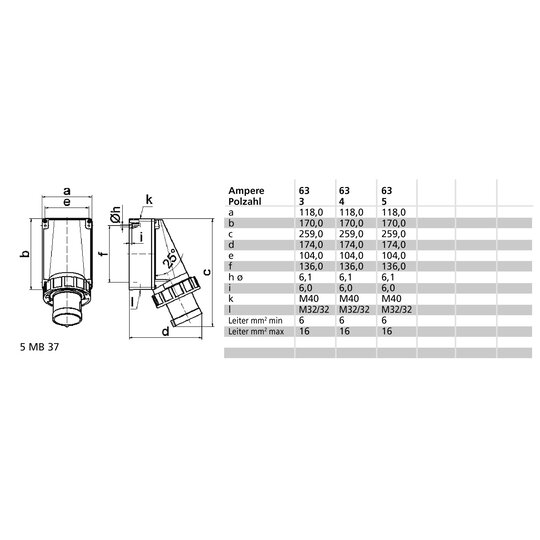

Wandgerätestecker 63A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Gehäusegröße: 170x118 mm (HxB) Kontaktträger/Kontakte: Die Kontakte sind Messing vernickelt, Der Kontaktträger ist aus Polyamid Maximaler Leiterquerschnitt: 16,0 qmm Gehäusematerial: Polycarbonat Anschlusstechnik: mit Schraubklemme Kabeleinführung: 1xM40 oben, 2xM32 unten Gerätefarbe: Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Bajonettring grau RAL 7035, Kragen rot RAL 3000 Gerätehöhe: 259 mm, Gerätebreite: 118 mm, Gerätetiefe: 174 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar
60003216_BA_Wd_Ad_63A_125A_Schraub_41.pdf
Montageanleitung
|
DB_24062_de.pdf
Produktdatenblatt
|
DB_24062_fr_FR.pdf
Produktdatenblatt
|
DB_24062_de_CH.pdf
Produktdatenblatt
|
DB_24062_en_GB.pdf
Produktdatenblatt
|
DB_24062_en_PL.pdf
Produktdatenblatt
|
001_Materialkonformitaet_613.pdf
RoHS-Erklärung
|
CE_Geraetestecker_63A_24.pdf
DOC CE-Erklärung
|
|
|
|
|
