| IEC-Stromstärke |
125 A |
| Polzahl |
3 |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
blau |
| RAL-Nummer |
5015 |
| Phasenwender |
false |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Kabeleinführung |
Verschraubung |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

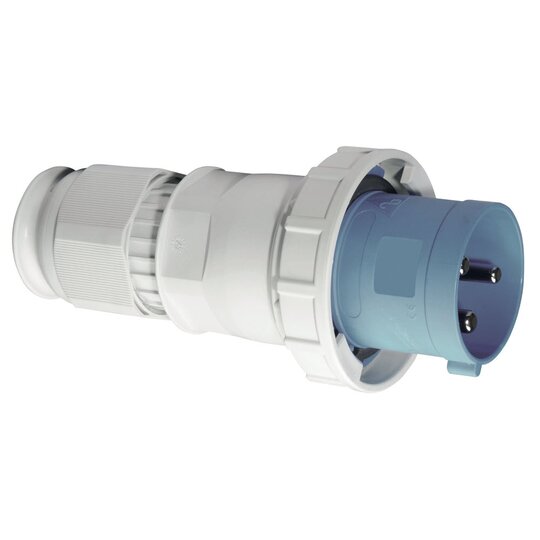

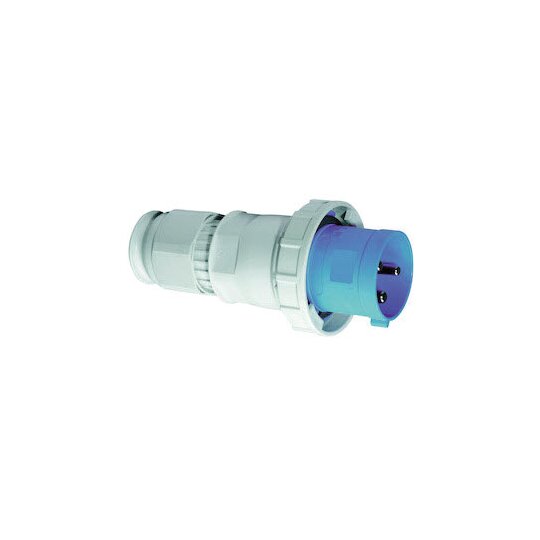

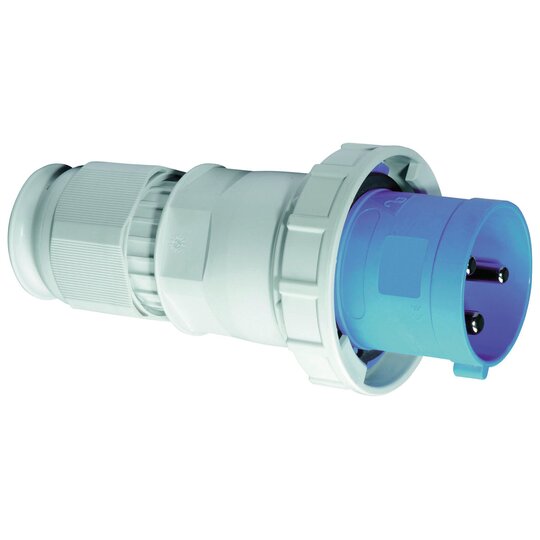

Stecker TE 125A 3p (2P+PE) 230V (200 - 250V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: blau RAL 5015 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 50,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Kragen blau RAL 5015, Betätigungsschieber schwarz RAL 9005, Gehäusehaube dunkelgrau RAL 7012, Kabelverschraubung dunkelgrau RAL 7012, Bajonettring dunkelgrau RAL 7012 Gerätehöhe: 273 mm, Gerätebreite: 126 mm, Gerätetiefe: 126 mm Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 26mm bis max. Durchmesser 50mm, Mit Multi-Grip Kabelverschraubung und integrierter Zugentlastung, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich. Ein Öffnen mittels Schraubendreher ist möglich
60003215_BA_St_Ku_63A_125A_Schraub_51.pdf
Montageanleitung
|
DB_2191_de.pdf
Produktdatenblatt
|
DB_2191_de_CH.pdf
Produktdatenblatt
|
DB_2191_en_GB.pdf
Produktdatenblatt
|
DB_2191_en_PL.pdf
Produktdatenblatt
|
DB_2191_fr_FR.pdf
Produktdatenblatt
|
001_Materialkonformitaet_892.pdf
RoHS-Erklärung
|
CE_Stecker_125A_10.pdf
DOC CE-Erklärung
|
|
|
|
|
