| IEC-Stromstärke |
63 A |
| Polzahl |
4 |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| RAL-Nummer |
9005 |
| Phasenwender |
false |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Kabeleinführung |
Verschraubung |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

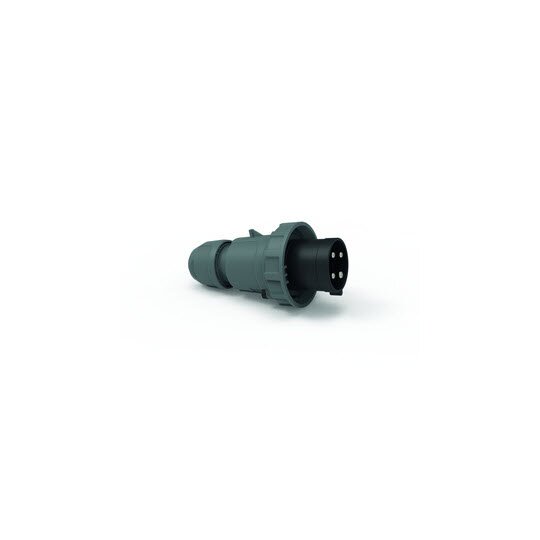

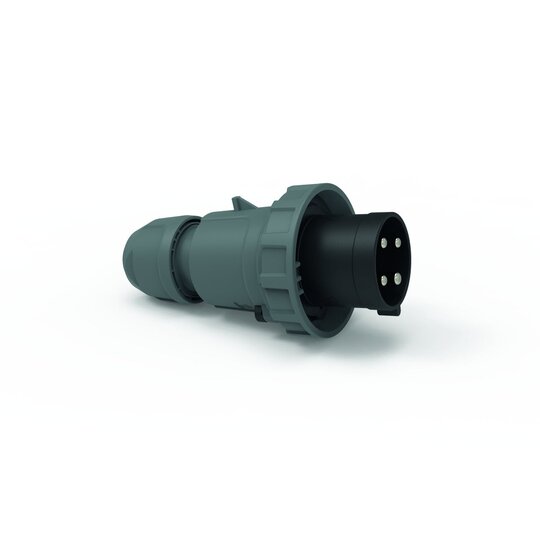

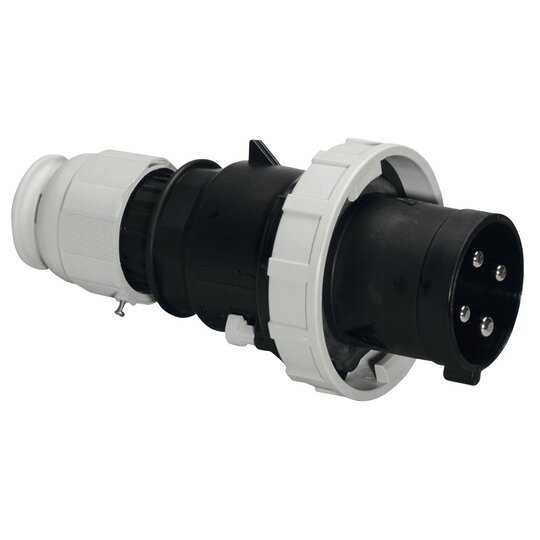

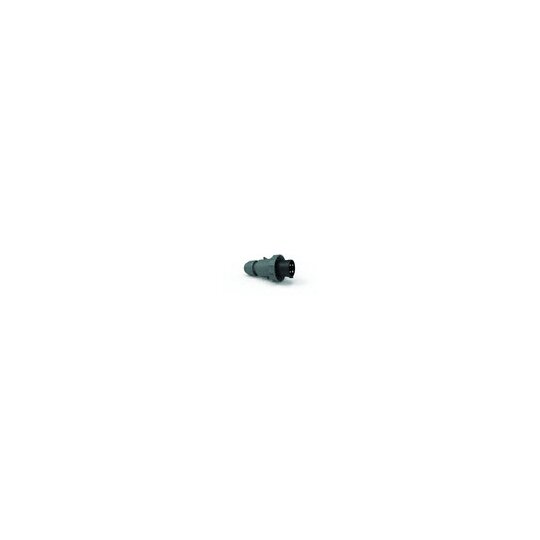

Stecker TE 63A 4p (3P+PE) 500V (480 - 500V~) 7h IP67 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 16,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Kragen schwarz RAL 9005, Betätigungsschieber schwarz RAL 9005, Gehäusehaube dunkelgrau RAL 7012, Kabelverschraubung dunkelgrau RAL 7012, Bajonettring dunkelgrau RAL 7012 Gerätehöhe: 234 mm, Gerätebreite: 114 mm, Gerätetiefe: 114 mm Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Mit Multi-Grip Kabelverschraubung und integrierter Zugentlastungdreher ist möglich, Mit Multi-Grip Kabelverschraubung und integrierter Zugentlastung
60003215_BA_St_Ku_63A_125A_Schraub_63.pdf
Montageanleitung
|
DB_2186_en_GB.pdf
Produktdatenblatt
|
DB_2186_de.pdf
Produktdatenblatt
|
DB_2186_de_CH.pdf
Produktdatenblatt
|
DB_2186_en_PL.pdf
Produktdatenblatt
|
DB_2186_fr_FR.pdf
Produktdatenblatt
|
001_Materialkonformitaet_916.pdf
RoHS-Erklärung
|
CE_Stecker_63A_30.pdf
DOC CE-Erklärung
|
|
|
|
|
