| IEC-Stromstärke |
32 A |
| Polzahl |
3 |
| Spannung nach EN 60309-2 |
50-500 V (100-300 Hz) grün |
| Uhrzeit-Stellung |
10 h |
| Kennfarbe |
grün |
| RAL-Nummer |
6002 |
| Phasenwender |
false |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
schraublose Klemme |
| Kabeleinführung |
Verschraubung |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

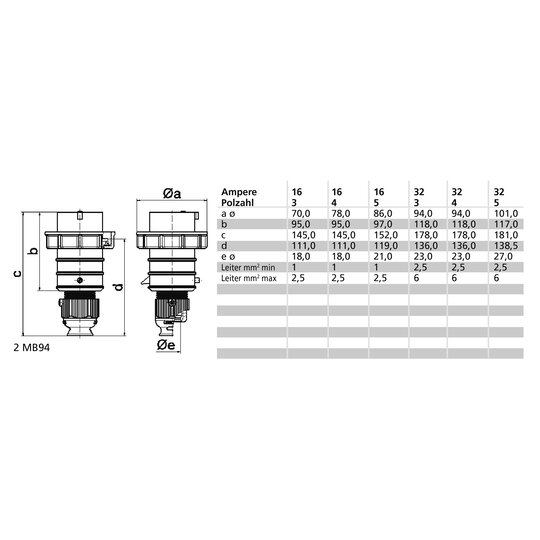

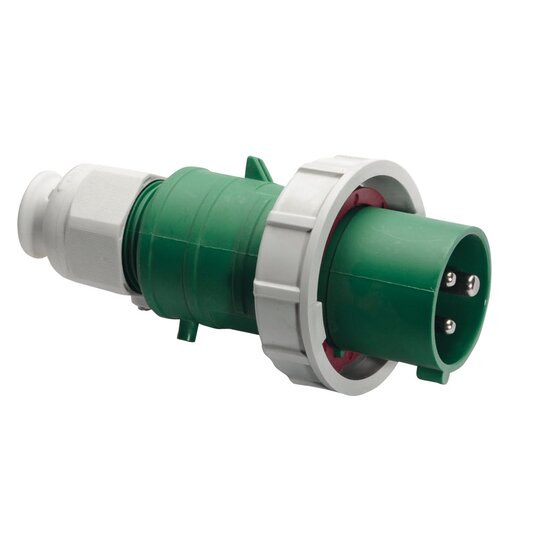

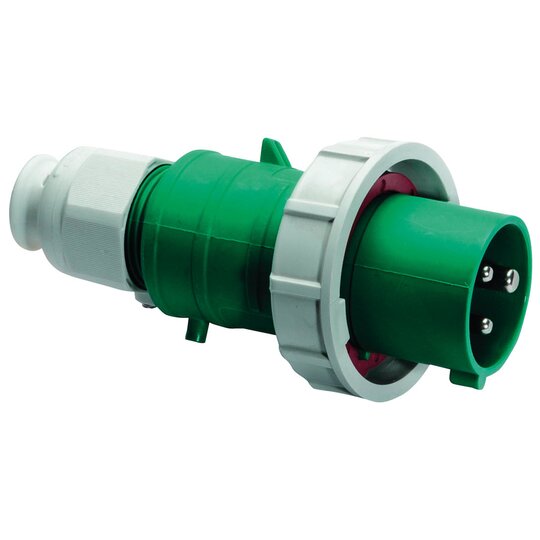

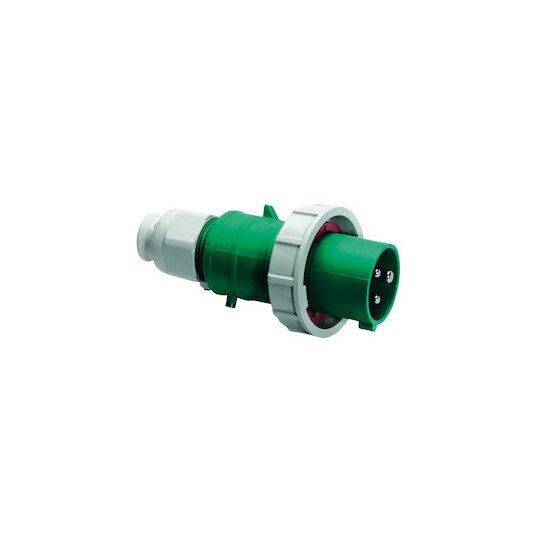

Stecker QUICK-CONNECT TE 32A 3p (2P+PE) >50V grün 100-300Hz (> 50V~) 10h IP67 Frequenz: 100 bis einschließlich 300Hz Technische Kennfarbe: grün RAL 6002 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 6,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik mit Käfigzugfederklemmen Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Kragen grün RAL 6002, Gehäusehaube grün RAL 6002, Kabelverschraubung grau RAL 7035, Bajonettring grau RAL 7035 Gerätehöhe: 180 mm, Gerätebreite: 94 mm, Gerätetiefe: 94 mm Sonstige technische Eigenschaften: Mit Multi-Grip TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube, Für Kabel mit einem min. Durchmesser von 11mm bis max. Durchmesser 23mm
