| IEC-Stromstärke |
63 A |
| Polzahl |
5 |
| Spannung nach EN 60309-2 |
110 V (50+60 Hz) gelb |
| Uhrzeit-Stellung |
4 h |
| Kennfarbe |
gelb |
| RAL-Nummer |
1012 |
| Phasenwender |
false |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
Schraubklemme |
| Kabeleinführung |
Verschraubung |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

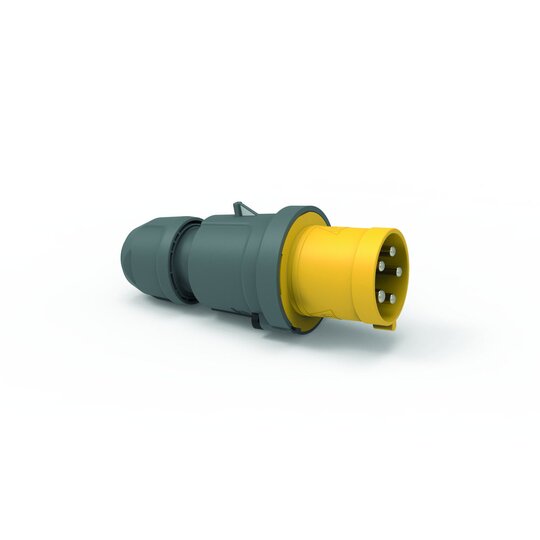

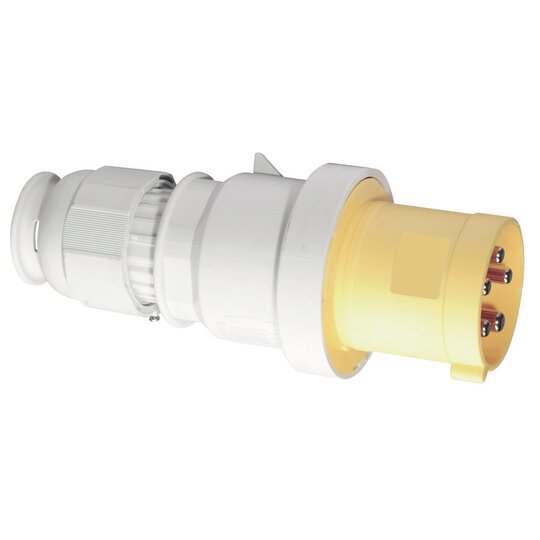

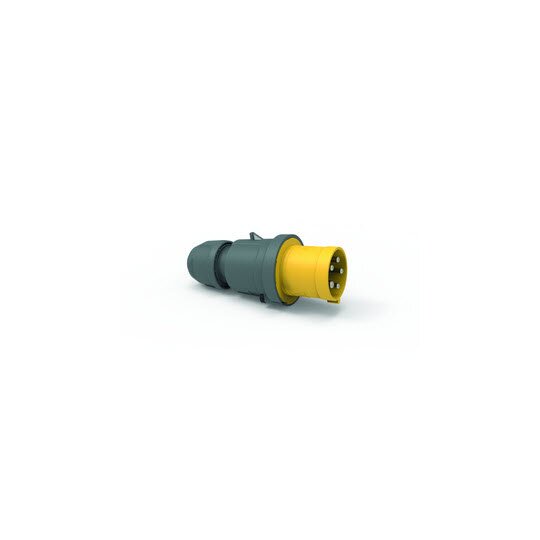

Stecker TE 63A 5p (3P+N+PE) 110V (57/100 - 75/130V~) 4h IP44 Frequenz: 50/60Hz Technische Kennfarbe: gelb RAL 1012 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 16,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Kragen gelb RAL 1012, Betätigungsschieber schwarz RAL 9005, Gehäusehaube dunkelgrau RAL 7012, Kabelverschraubung dunkelgrau RAL 7012 Gerätehöhe: 234 mm, Gerätebreite: 97 mm, Gerätetiefe: 98 mm Sonstige technische Eigenschaften: Mit Multi-Grip Kabelverschraubung und integrierter Zugentlastung, Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglichndreher ist möglich
