| IEC-Stromstärke |
63 A |
| Polzahl |
4 |
| Spannung nach EN 60309-2 |
110 V (50+60 Hz) gelb |
| Uhrzeit-Stellung |
4 h |
| Kennfarbe |
gelb |
| RAL-Nummer |
1012 |
| Phasenwender |
false |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
Schraubklemme |
| Kabeleinführung |
Verschraubung |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

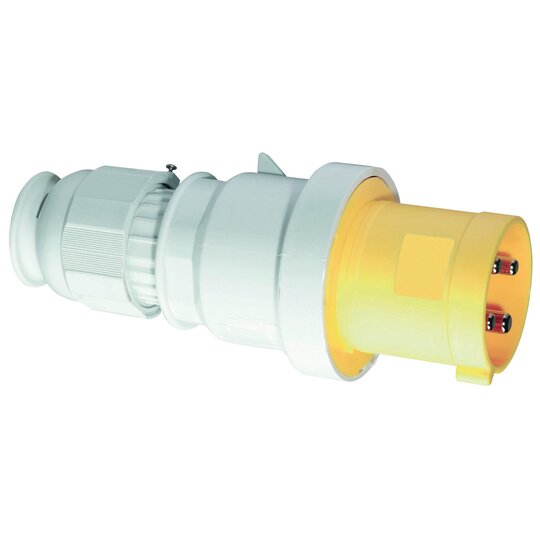

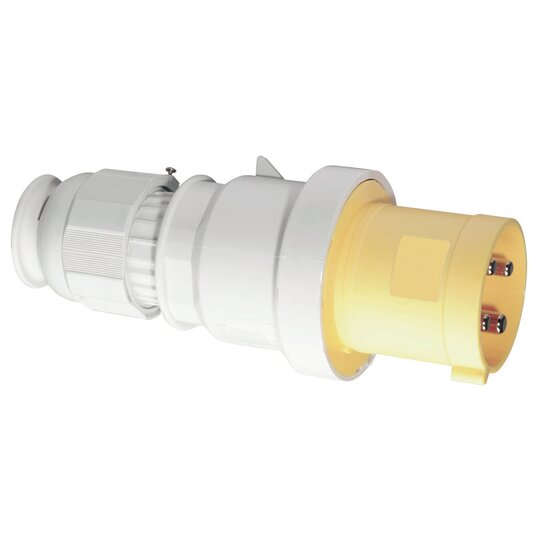

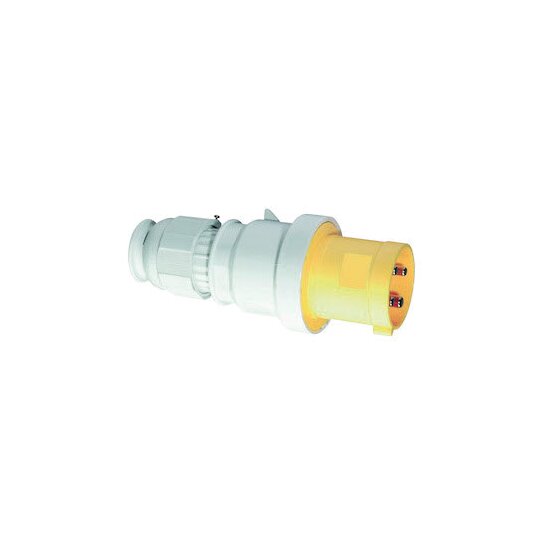

BALS-Art.-Nr: 2149 EAN: 4024941021494 Stecker TE 63A 4p (3P+PE) 110V (100 - 130V~) 4h IP44, Frequenz: 50/60Hz, Technische Kennfarbe: gelb RAL 1012, Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt, Maximaler Leiterquerschnitt: 16,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: Schraubklemmen als Rahmenklemmen, Kabeleinführung: mit Kabelverschraubung, Gerätefarbe: Kragen gelb RAL 1012, Betätigungsschieber schwarz RAL 9005, Gehäusehaube dunkelgrau RAL 7012, Kabelverschraubung dunkelgrau RAL 7012, Gerätehöhe: 234 mm, Gerätebreite: 97 mm, Gerätetiefe: 98 mm, Phasenwender: FALSE, Militärausführung: FALSE, Sonstige technische Eigenschaften: Mit Multi-Grip Kabelverschraubung und integrierter Zugentlastung, Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich
