| IEC-Stromstärke |
16 A |
| Polzahl |
3 |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| RAL-Nummer |
9005 |
| Phasenwender |
false |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
schraublose Klemme |
| Kabeleinführung |
Verschraubung |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

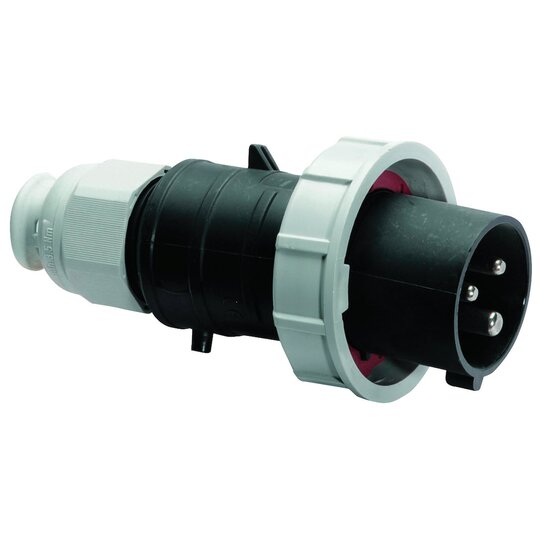

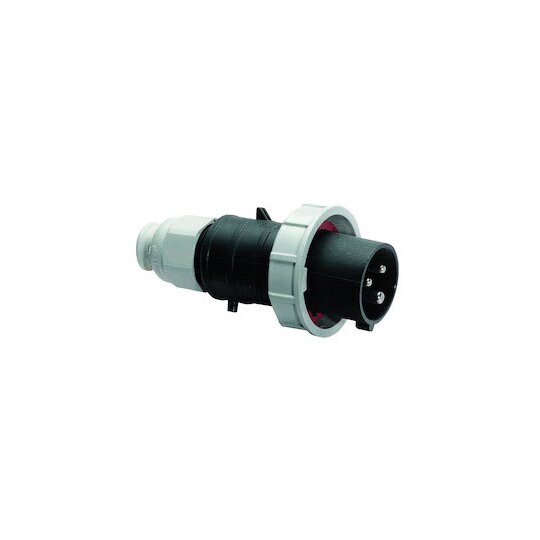

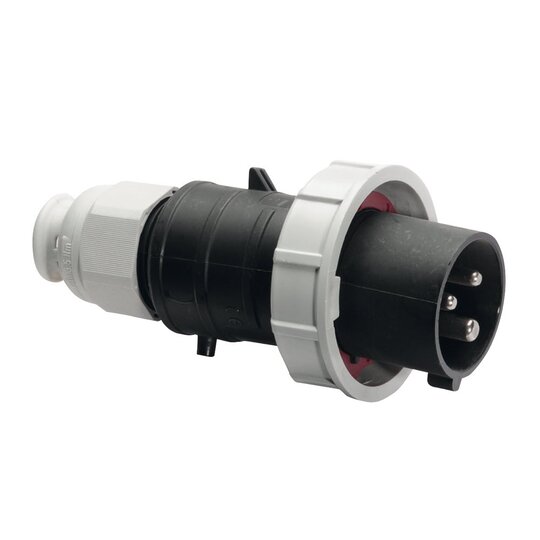

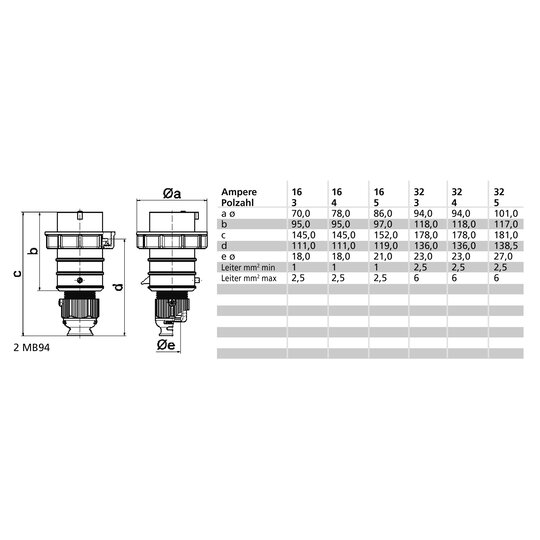

Stecker QUICK-CONNECT TE 16A 3p (2P+PE) 500V (480 - 500V~) 7h IP67 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 2,5 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik mit Käfigzugfederklemmen Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Kragen schwarz RAL 9005, Gehäusehaube schwarz RAL 9005, Kabelverschraubung grau RAL 7035, Bajonettring grau RAL 7035 Gerätehöhe: 147 mm, Gerätebreite: 71 mm, Gerätetiefe: 71 mm Sonstige technische Eigenschaften: Mit Multi-Grip TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube, Für Kabel mit einem min. Durchmesser von 8mm bis max. Durchmesser 18mm
