IEC-Stromstärke | 63 A |
Polzahl | 5 |
Spannung nach EN 60309-2 | sonstige |
Uhrzeit-Stellung | 11 h |
Kennfarbe | rot |
RAL-Nummer | 3000 |
Phasenwender | false |
Schutzart (IP) | IP67 |
Anschlusstechnik | Schraubklemme |
Kabeleinführung | Verschraubung |
Steckrichtung | gerade |
Werkstoff | Kunststoff |
Militärausführung | true |

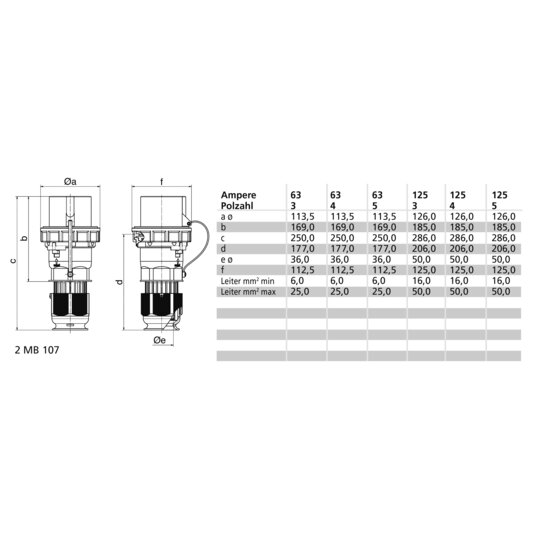

Stecker TN 63A 5p (3P+N+PE) 440V (250/440 - 265/460V~) 11h IP67 Frequenz: 60Hz Technische Kennfarbe: rot RAL 3000 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 16,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Kabelverschr bronzegrün RAL 6031-F9, Bajonettring bronzegrün RAL 6031-F9, Kragen bronzegrün RAL 6031-F9, Gehäusehaube bronzegrün RAL 6031-F9, Betätigungsschieber schwarz RAL 9005 Gerätehöhe: 244 mm, Gerätebreite: 113,5 mm, Gerätetiefe: 115 mm Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Mit Multi-Grip TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube, Mit Verschlußhaube VG-Typ-Nr: VG 96919 CP 011
60003215_BA_St_Ku_63A_125A_Schraub_13.pdfMontageanleitung
Download
(Stand: 01.03.2025)
|
DB_21429_de.pdfProduktdatenblatt
Download
(Stand: 01.03.2025)
|
DB_21429_en_GB.pdfProduktdatenblatt
Download
(Stand: 01.03.2025)
|
DB_21429_de_CH.pdfProduktdatenblatt
Download
(Stand: 01.03.2025)
|
DB_21429_en_PL.pdfProduktdatenblatt
Download
(Stand: 01.03.2025)
|
DB_21429_fr_FR.pdfProduktdatenblatt
Download
(Stand: 01.03.2025)
|
001_Materialkonformitaet_157.pdfRoHS-Erklärung
Download
(Stand: 01.03.2025)
|
CE_Stecker_63A_2.pdfDOC CE-Erklärung
Download
(Stand: 01.03.2025)
|
REACH-Erklärung
Download
(Stand: 01.03.2025)
|
