| IEC-Stromstärke |
32 A |
| Polzahl |
5 |
| Spannung nach EN 60309-2 |
>50 V grau |
| Uhrzeit-Stellung |
1 h |
| Kennfarbe |
grau |
| RAL-Nummer |
7035 |
| Phasenwender |
false |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
schraublose Klemme |
| Kabeleinführung |
Verschraubung |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

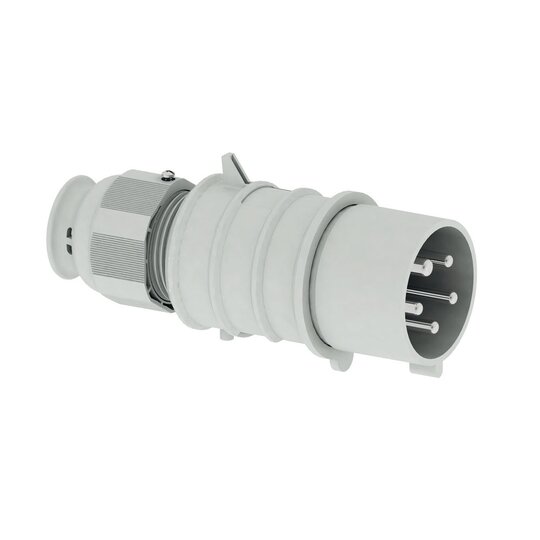

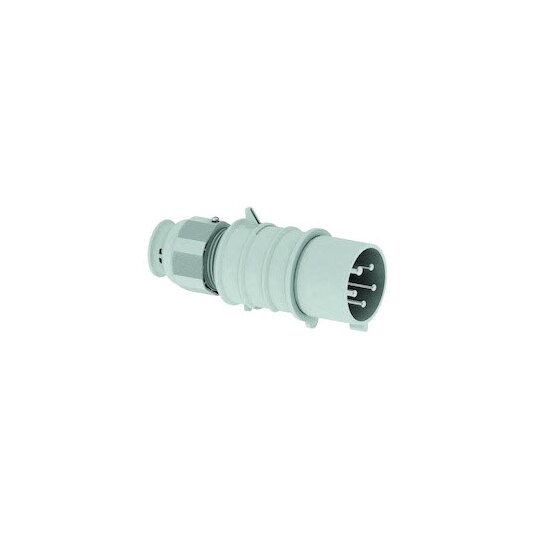

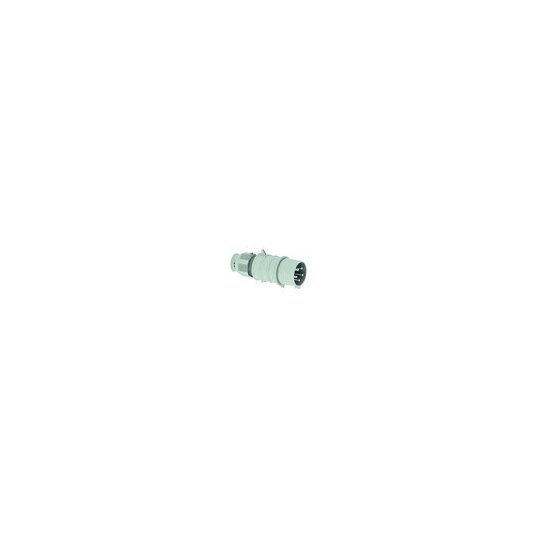

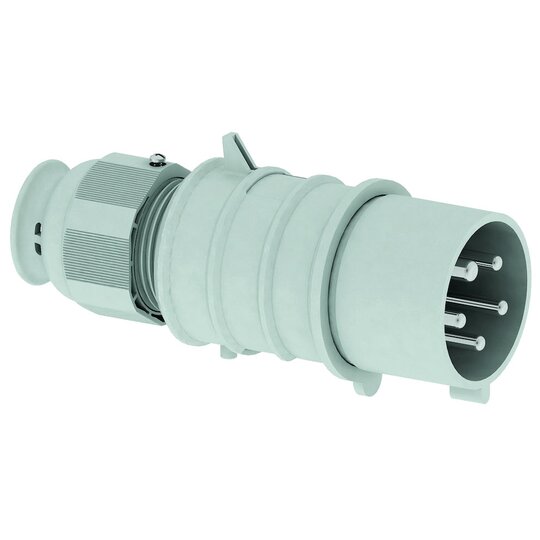

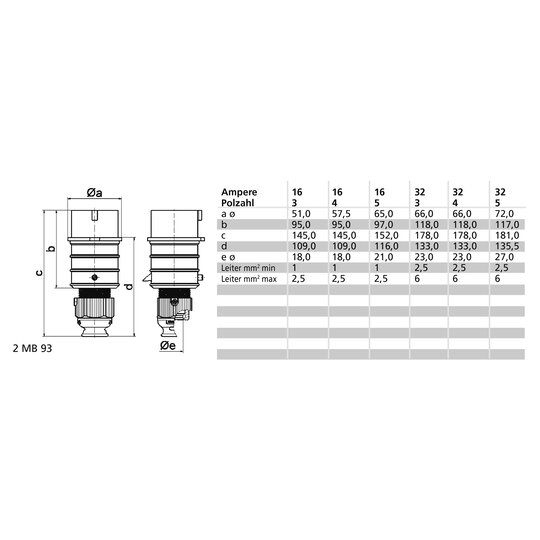

Stecker QUICK-CONNECT TE 32A 5p (3P+N+PE) >50V grau (> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.) 1h IP44 Technische Kennfarbe: grau RAL 7035 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 6,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik mit Käfigzugfederklemmen Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Kragen grau RAL 7035, Gehäusehaube grau RAL 7035, Kabelverschraubung grau RAL 7035 Gerätehöhe: 181 mm, Gerätebreite: 72 mm, Gerätetiefe: 87 mm Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 13mm bis max. Durchmesser 27mm, Mit Multi-Grip TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube
60003211_BA_St_Ku_16A_32A_QC_151.pdf
Montageanleitung
|
DB_210238_de.pdf
Produktdatenblatt
|
DB_210238_en_GB.pdf
Produktdatenblatt
|
DB_210238_de_CH.pdf
Produktdatenblatt
|
DB_210238_fr_FR.pdf
Produktdatenblatt
|
DB_210238_en_PL.pdf
Produktdatenblatt
|
001_Materialkonformitaet_2445.pdf
RoHS-Erklärung
|
CE_Stecker_32A_60.pdf
DOC CE-Erklärung
|
|
|
|
|
Produktvideo
hochgeladen am 01.03.2025
|
