| IEC-Stromstärke |
63 A |
| Polzahl |
4 |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| Schutzart (IP) |
IP67 |
| Schalter |
mechanische Verriegelung |
| Ausführung des Schalters |
Sonderschalter |
| Mit FI-Schutzschalter |
false |
| Leerplätze auf Tragschiene |
false |
| Werkstoff des Gehäuses |
Kunststoff |
| Ausführung |
Unterteil und Oberteil |
| Absicherung |
D-Sicherung |
| Militärausführung |
false |

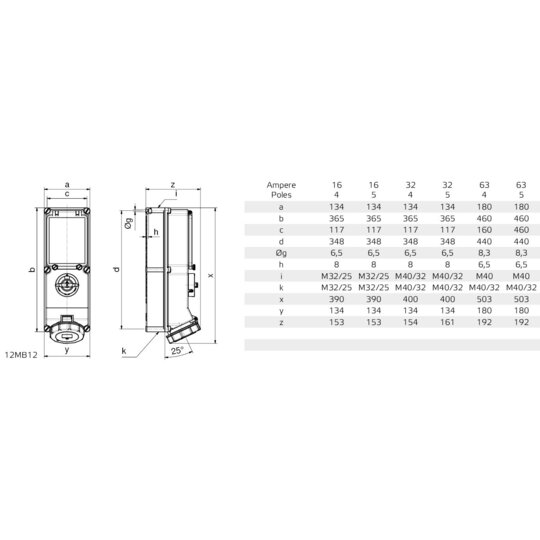

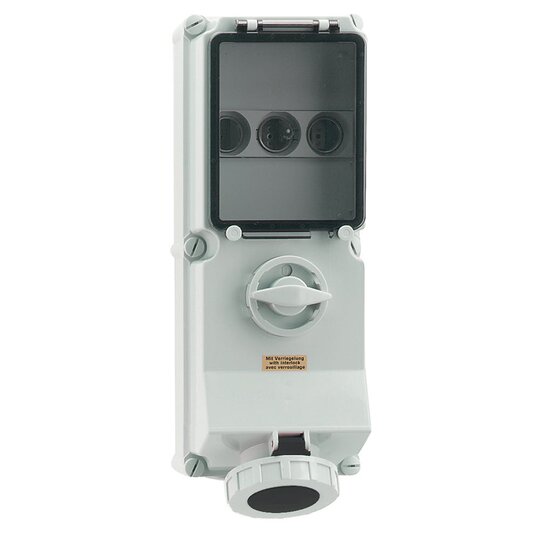

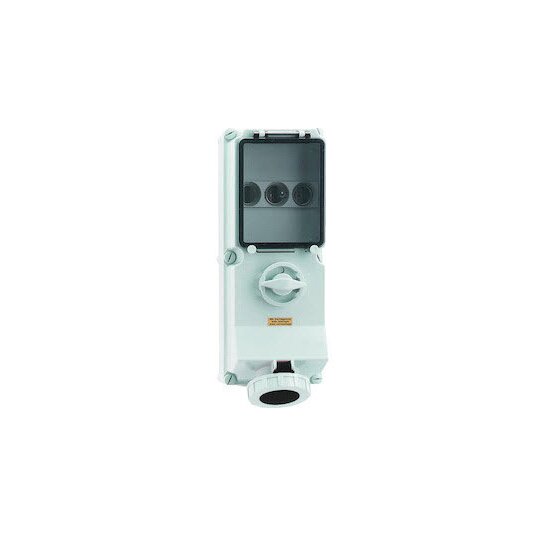

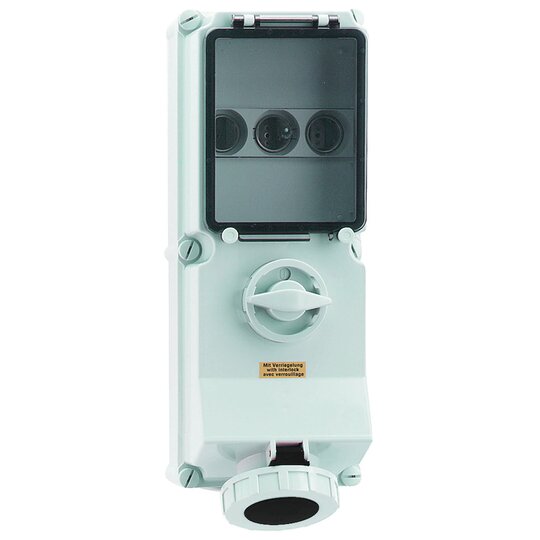

Wandsteckdose TE abschaltbar, verriegelt, abgesichert 63A 4p (3P+PE) 500V (480 - 500V~) 7h IP67 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Gehäusegröße: 460x180 mm (HxB) Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 25,0 qmm Gehäusematerial: Polycarbonat Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Absicherung: D-Sicherung Kabeleinführung: 1xM40 oben, 1xM40/M32 unten Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuseunterteil grau RAL 7035, Gehäuseschrauben grau RAL 7035, Gehäuseoberteil grau RAL 7035, Schalterknebel grau RAL 7035, Bajonettring grau RAL 7035, Betätigungsklappe rauchtopas Gerätehöhe: 503 mm, Gerätebreite: 180 mm, Gerätetiefe: 192 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben und zweimal unten offen, In 0-Stellung abschließbar für bis zu 4 Bügelschlösser mit einem Bügeldurchmesser bis 7mm, Ein Sicherungssockel D III 3pol ist unter der Betätigungsklappe vorhanden
