| IEC-Stromstärke |
125 A |
| Polzahl |
5 |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| Schutzart (IP) |
IP67 |
| Schalter |
mechanische Verriegelung |
| Ausführung des Schalters |
Sonderschalter |
| Mit FI-Schutzschalter |
false |
| Leerplätze auf Tragschiene |
false |
| Werkstoff des Gehäuses |
Kunststoff |
| Ausführung |
Unterteil und Oberteil |
| Absicherung |
ohne |
| Militärausführung |
false |

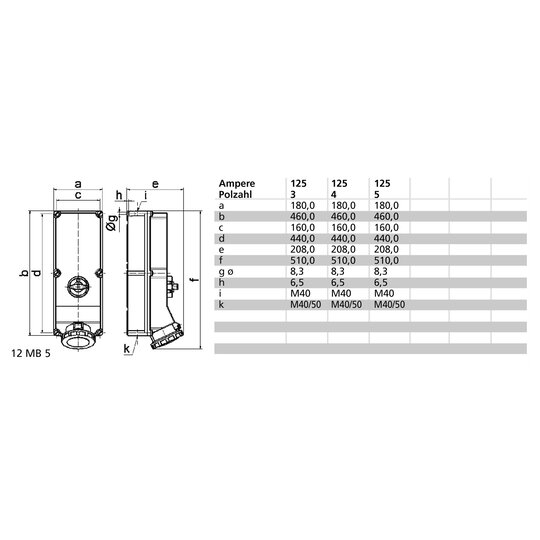

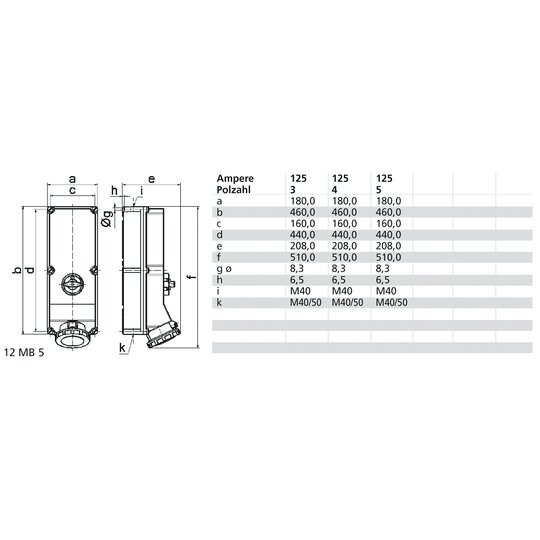

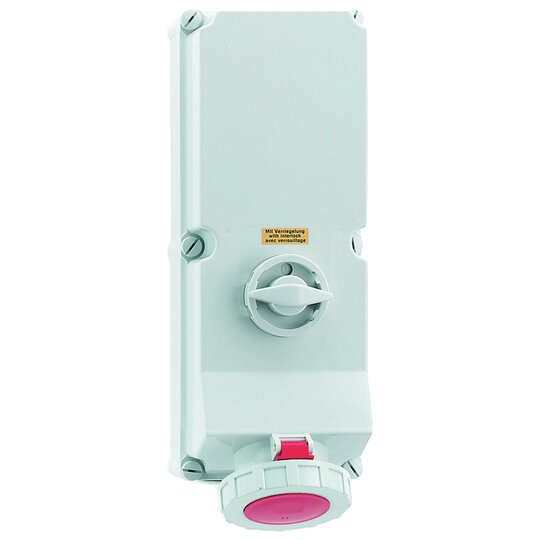

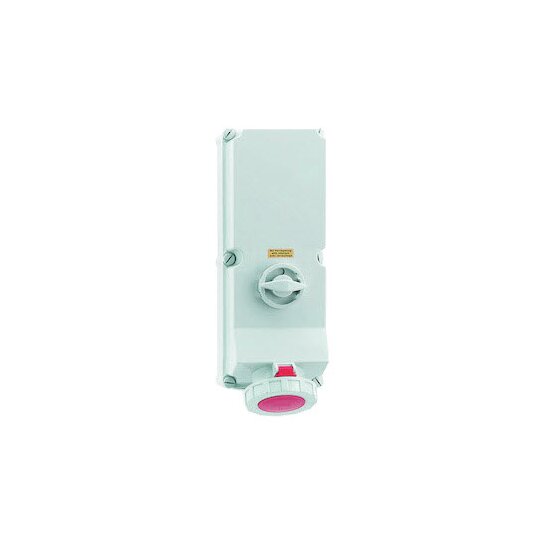

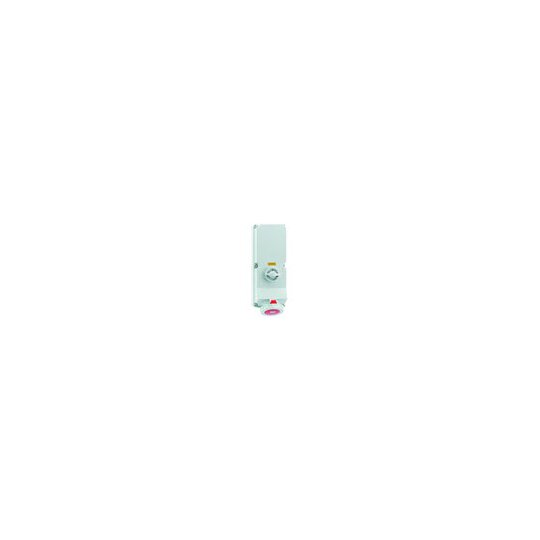

Wandsteckdose TE abschaltbar, verriegelt 125A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Gehäusegröße: 460x180 mm (HxB) Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 70 mm² (möglicherweise begrenzt durch eingesetzte Kabeleinführung) Gehäusematerial: Polycarbonat Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Absicherung: ohne Kabeleinführung: 1xM40 oben, 1xM50/M40 unten Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuseunterteil grau RAL 7035, Gehäuseschrauben grau RAL 7035, Gehäuseoberteil grau RAL 7035, Bajonettring grau RAL 7035, Schalterknebel grau RAL 7035 Gerätehöhe: 512 mm, Gerätebreite: 180 mm, Gerätetiefe: 210 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben und zweimal unten offen, In 0-Stellung abschließbar für bis zu 4 Bügelschlösser mit einem Bügeldurchmesser bis 7mm 0-Stellung abschließbar für bis zu 4 Bügelschlösser mit einem Bügeldurchmesser bis 7mm
