| IEC-Stromstärke |
16 A |
| Polzahl |
3 |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
blau |
| Schutzart (IP) |
IP44 |
| Schalter |
mechanische Verriegelung |
| Ausführung des Schalters |
Sonderschalter |
| Mit FI-Schutzschalter |
false |
| Leerplätze auf Tragschiene |
false |
| Werkstoff des Gehäuses |
Kunststoff |
| Ausführung |
Unterteil und Oberteil |
| Absicherung |
ohne |
| Militärausführung |
false |

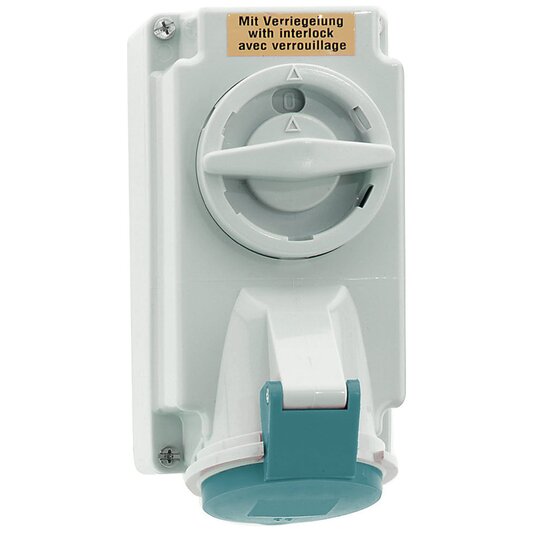

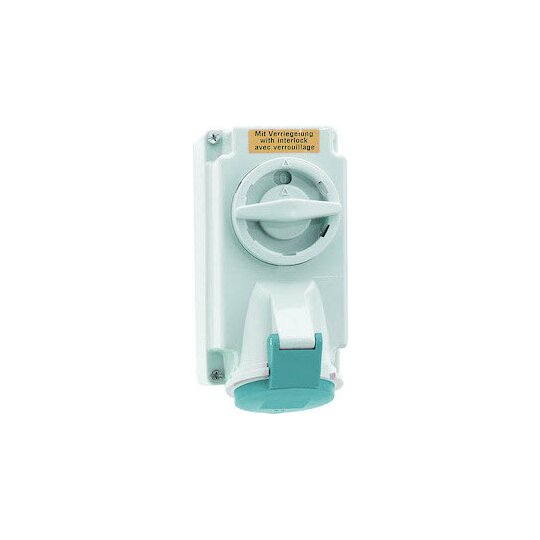

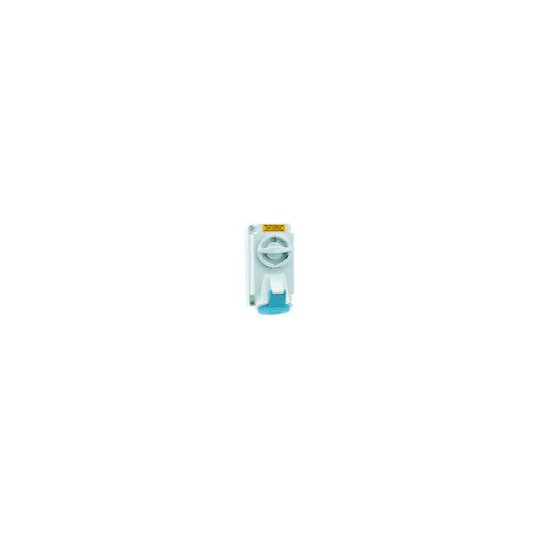

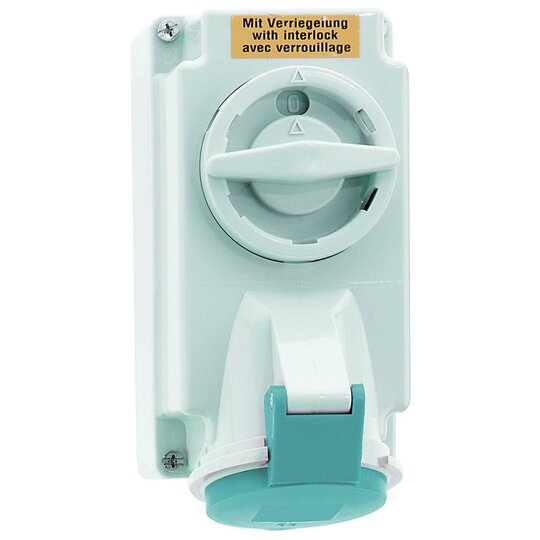

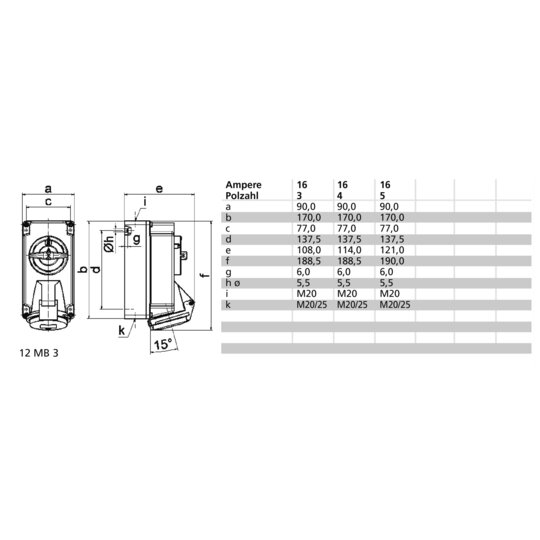

Wandsteckdose abschaltbar, verriegelt 16A 3p (2P+PE) 230V (200 - 250V~) 6h IP44 Frequenz: 50/60Hz Technische Kennfarbe: blau RAL 5015 Gehäusegröße: 170x90 mm (HxB) Kontaktträger/Kontakte: Die Kontakte sind Messing vernickelt, Der Kontaktträger ist aus Polyamid Maximaler Leiterquerschnitt: 4,0 qmm Gehäusematerial: Polycarbonat Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt Absicherung: ohne Kabeleinführung: 1xM20 oben, 1xM25/20 unten Gerätefarbe: Klappdeckel blau RAL 5015, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Schalterknebel grau RAL 7035 Gerätehöhe: 188 mm, Gerätebreite: 90 mm, Gerätetiefe: 108 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar, In 0-Stellung abschließbar für bis zu 3 Bügelschlösser mit einem Bügeldurchmesser bis 7mm einem Bügeldurchmesser bis 7mm
