| IEC-Stromstärke |
16 A |
| Polzahl |
4 |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| Schutzart (IP) |
IP67 |
| Schalter |
mechanische Verriegelung |
| Ausführung des Schalters |
Sonderschalter |
| Mit FI-Schutzschalter |
false |
| Leerplätze auf Tragschiene |
false |
| Werkstoff des Gehäuses |
Kunststoff |
| Ausführung |
Unterteil und Oberteil |
| Absicherung |
ohne |
| Militärausführung |
false |

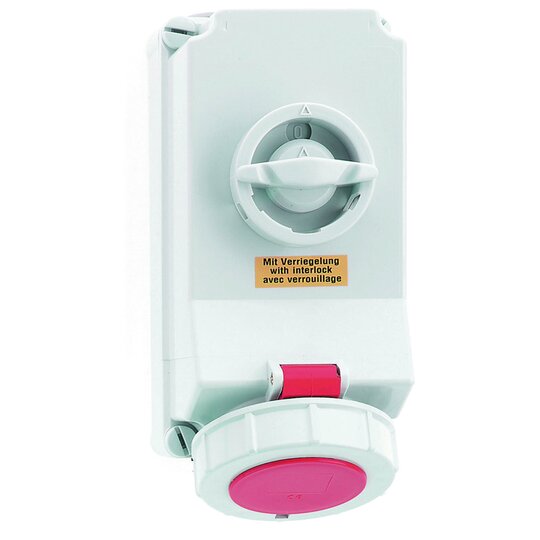

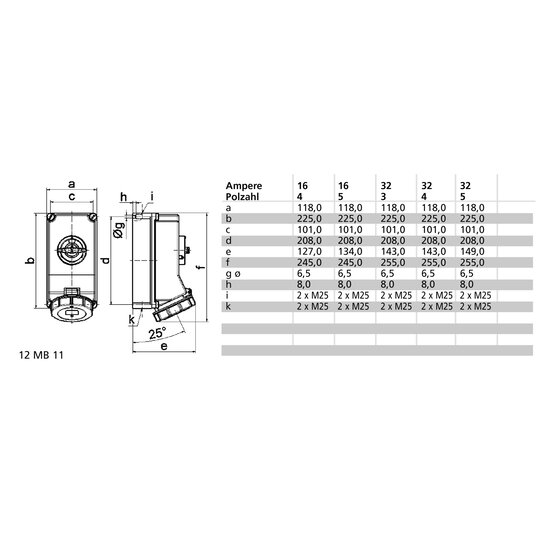

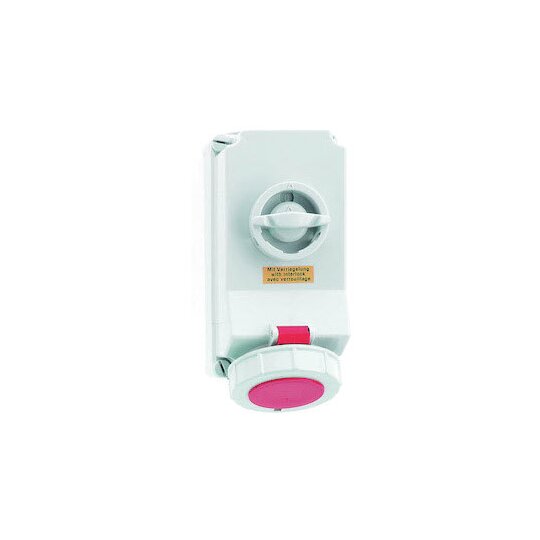

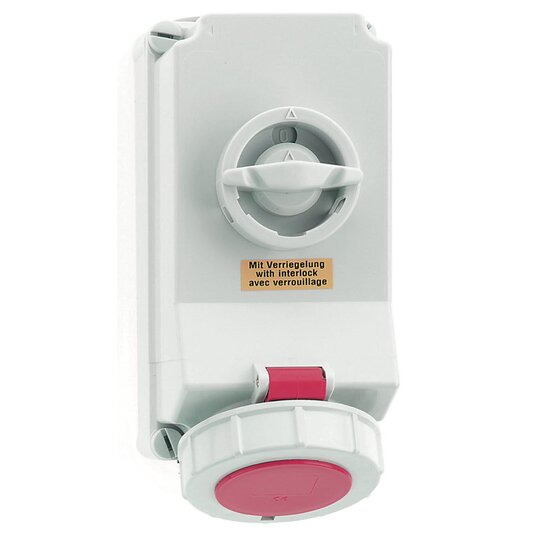

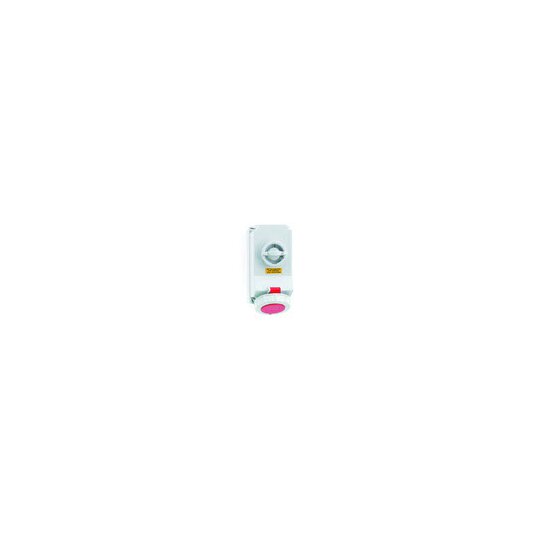

Wandsteckdose TE abschaltbar, verriegelt 16A 4p (3P+PE) 400V (380 - 415V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Gehäusegröße: 225x118 mm (HxB) Kontaktträger/Kontakte: Die Kontakte sind Messing vernickelt, Der Kontaktträger ist aus Polyamid Maximaler Leiterquerschnitt: 4,0 qmm Gehäusematerial: Polycarbonat Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt Absicherung: ohne Kabeleinführung: 2xM25 oben, 2xM25 unten Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuseunterteil grau RAL 7035, Gehäuseschrauben grau RAL 7035, Bajonettring grau RAL 7035, Gehäuseoberteil grau RAL 7035, Schalterknebel grau RAL 7035 Gerätehöhe: 249 mm, Gerätebreite: 118 mm, Gerätetiefe: 138 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen, einmal oben verschlossen, zweimal unten verschlossen, In 0-Stellung abschließbar für bis zu 3 Bügelschlösser mit einem Bügeldurchmesser bis 7mmschließbar für bis zu 3 Bügelschlösser mit einem Bügeldurchmesser bis 7mm
