| IEC-Stromstärke |
16 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
5 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
schraublose Klemme |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

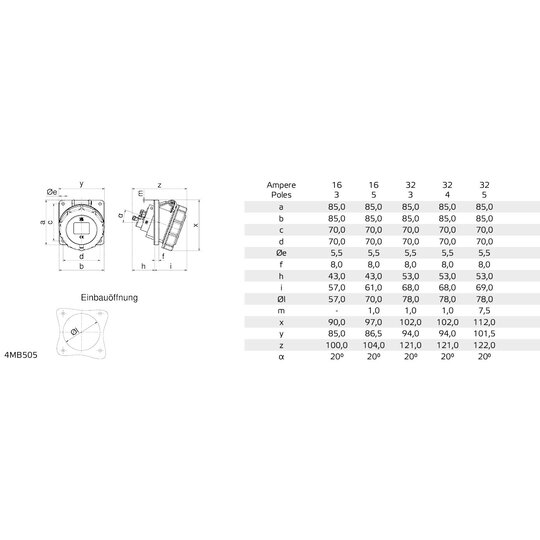

| Flanschmaß vertikal |
85 mm |
| Bohrlochabstand vertikal |
70 mm |
| Flanschmaß horizontal |
85 mm |
| Bohrlochabstand horizontal |
70 mm |

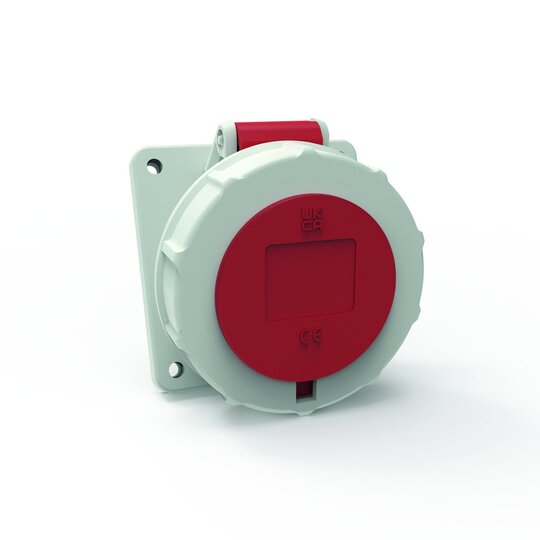

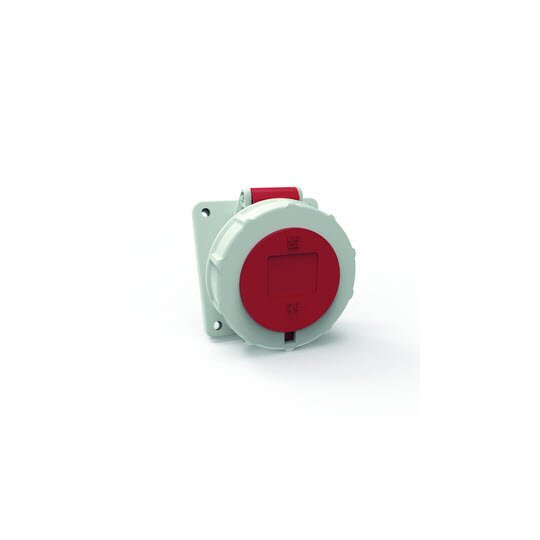

BALS-Art.-Nr: 128171 EAN: 4024941379489 Anbausteckdose INNOLINQ mit QUICK-CONNECT geneigt 16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67, Frequenz: 50/60Hz, Technische Kennfarbe: rot RAL 3000, Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank, Maximaler Leiterquerschnitt: 4,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit KONTEX-ULTRA Kontakt, Kabeleinführung: sonstige, Gerätefarbe: Klappdeckel rot RAL 3000, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035, Gerätehöhe: 96 mm, Gerätebreite: 87 mm, Gerätetiefe: 101 mm, Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm, Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm, Halogenfrei: TRUE, Phasenwender: FALSE, Militärausführung: FALSE, Sonstige technische Eigenschaften: Die Neigung beträgt 20°
60003212_BA_Wd_Ad_16A_32A_QC_34.pdf
Montageanleitung
|
DB_128171_de.pdf
Produktdatenblatt
|
DB_128171_en_GB.pdf
Produktdatenblatt
|
DB_128171_fr_FR.pdf
Produktdatenblatt
|
DB_128171_en_PL.pdf
Produktdatenblatt
|
DB_128171_de_CH.pdf
Produktdatenblatt
|
001_Materialkonformitaet_2283.pdf
RoHS-Erklärung
|
CE_Steckdosen_16A_110.pdf
DOC CE-Erklärung
|
|
|
