| IEC-Stromstärke |
16 A |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Polzahl |
3 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
blau |
| RAL-Nummer |
5015 |
| Schutzart (IP) |
IP54 |
| Anschlusstechnik |
schraublose Klemme |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

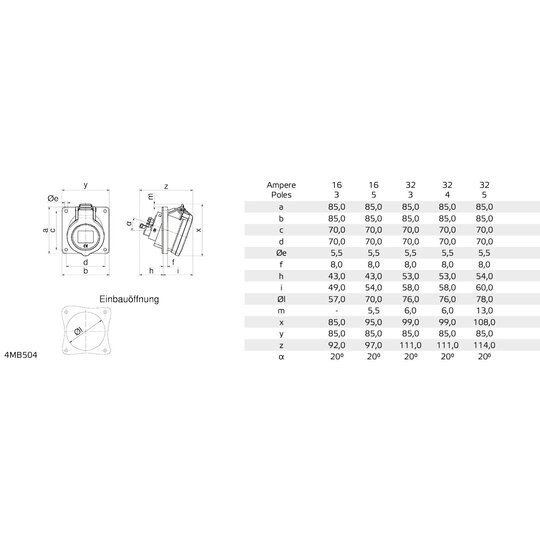

| Flanschmaß vertikal |
85 mm |
| Bohrlochabstand vertikal |
70 mm |
| Flanschmaß horizontal |
85 mm |
| Bohrlochabstand horizontal |
70 mm |

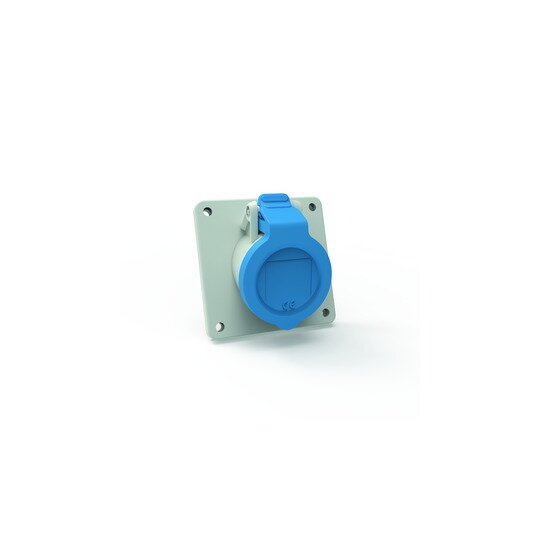

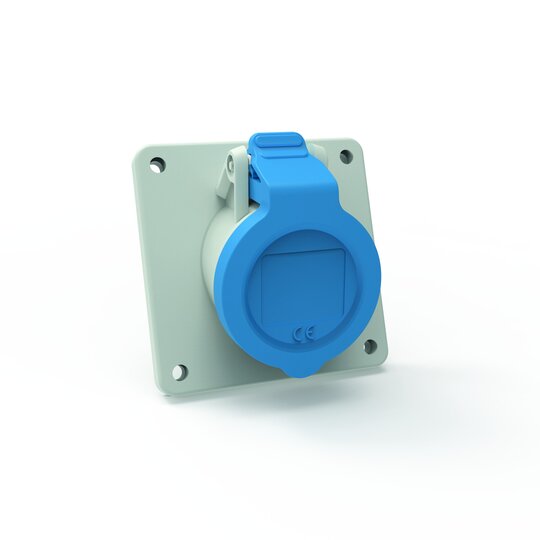

Anbausteckdose INNOLINQ mit QUICK-CONNECT geneigt 16A 3p (2P+PE) 230V (200 - 250V~) 6h IP54 Frequenz: 50/60Hz Technische Kennfarbe: blau RAL 5015 Kontaktträger/Kontakte: Die Kontakte sind Messing vernickelt, Der Kontaktträger ist aus hochwärmebeständigem Material Maximaler Leiterquerschnitt: 4,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit KONTEX-ULTRA Kontakt Kabeleinführung: sonstige Gerätefarbe: Klappdeckel blau RAL 5015, Gehäuse grau RAL 7035 Gerätehöhe: 85 mm, Gerätebreite: 85 mm, Gerätetiefe: 103 mm Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm Halogenfrei: TRUE Sonstige technische Eigenschaften: Die Neigung beträgt 20°
60003212_BA_Wd_Ad_16A_32A_QC_34.pdf
Montageanleitung
|
DB_127491-N_de.pdf
Produktdatenblatt
|
DB_127491-N_fr_FR.pdf
Produktdatenblatt
|
DB_127491-N_en_GB.pdf
Produktdatenblatt
|
DB_127491-N_en_PL.pdf
Produktdatenblatt
|
DB_127491-N_de_CH.pdf
Produktdatenblatt
|
001_Materialkonformitaet_14.pdf
RoHS-Erklärung
|
CE_Steckdosen_16A_110.pdf
DOC CE-Erklärung
|
