| IEC-Stromstärke |
32 A |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Polzahl |
4 |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| RAL-Nummer |
9005 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
schraublose Klemme |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |
| Flanschmaß vertikal |
75 mm |
| Bohrlochabstand vertikal |
60 mm |
| Bohrlochabstand horizontal |
60 mm |

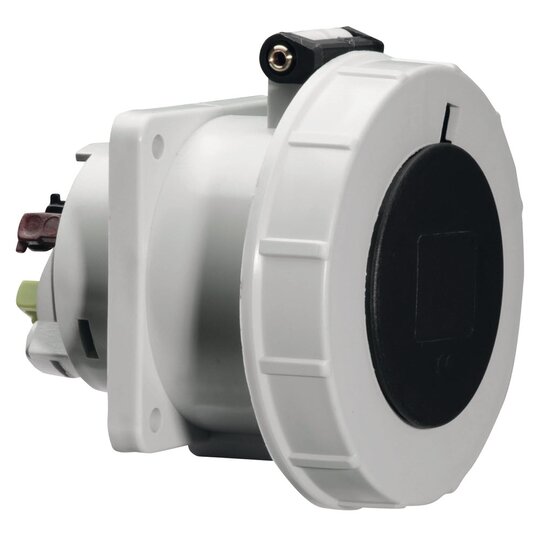

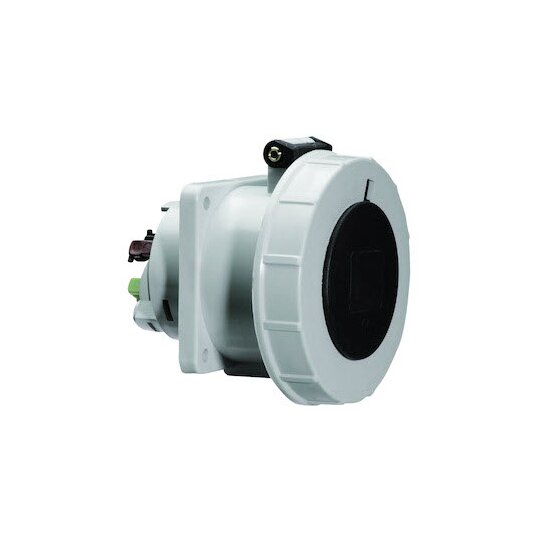

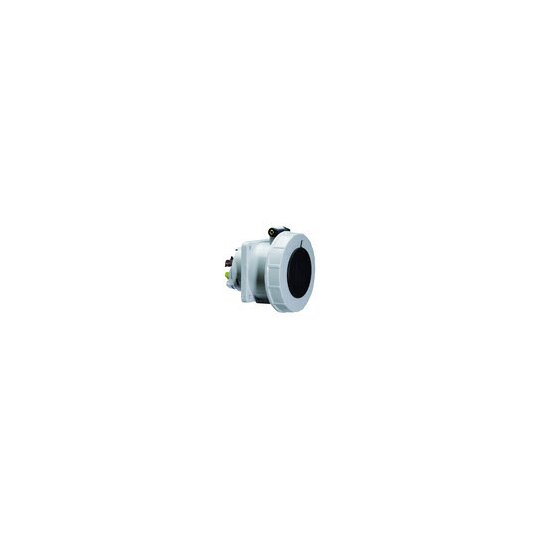

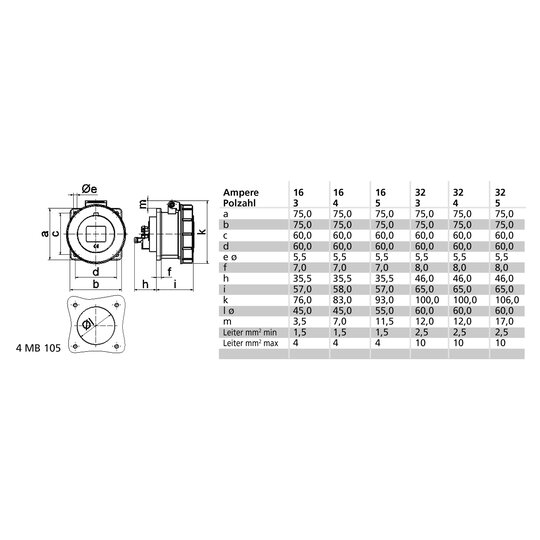

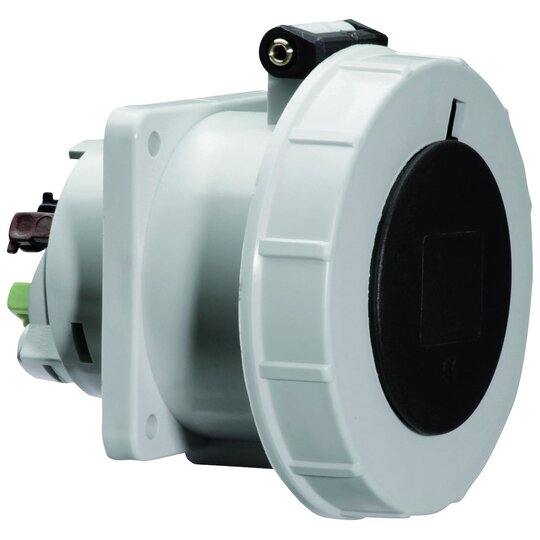

Anbausteckdose Quick-Connect gerade 32A 4p (3P+PE) 500V (480 - 500V~) 7h IP67 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank Maximaler Leiterquerschnitt: 10,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt Kabeleinführung: sonstige Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse grau RAL 7035, Bajonettring grau RAL 7035 Gerätehöhe: 97 mm, Gerätebreite: 94 mm, Gerätetiefe: 111 mm Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 75 mm Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 60 mmPhasenwender: FALSE, Militärausführung: FALSE
60003212_BA_Wd_Ad_16A_32A_QC_406.pdf
Montageanleitung
|
DB_13757_de.pdf
Produktdatenblatt
|
DB_13757_de_CH.pdf
Produktdatenblatt
|
DB_13757_en_PL.pdf
Produktdatenblatt
|
DB_13757_en_GB.pdf
Produktdatenblatt
|
DB_13757_fr_FR.pdf
Produktdatenblatt
|
001_Materialkonformitaet_1974.pdf
RoHS-Erklärung
|
CE_Steckdosen_32A_380.pdf
DOC CE-Erklärung
|
|
|
Produktvideo
hochgeladen am 11.04.2025
|
