| IEC-Stromstärke |
63 A |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Polzahl |
5 |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| RAL-Nummer |
9005 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

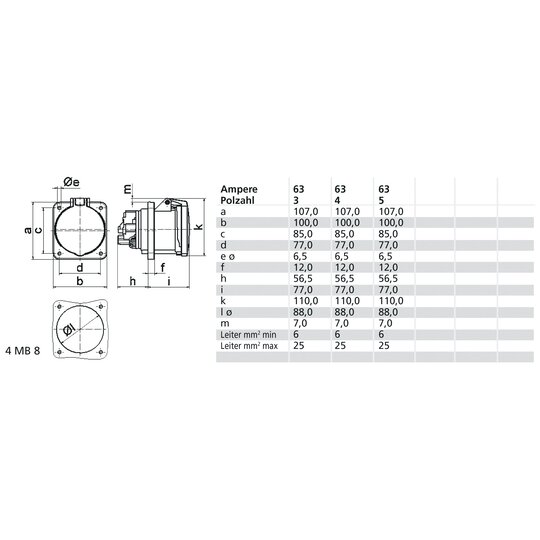

| Flanschmaß vertikal |
107 mm |
| Bohrlochabstand vertikal |
85 mm |
| Flanschmaß horizontal |
100 mm |
| Bohrlochabstand horizontal |
77 mm |

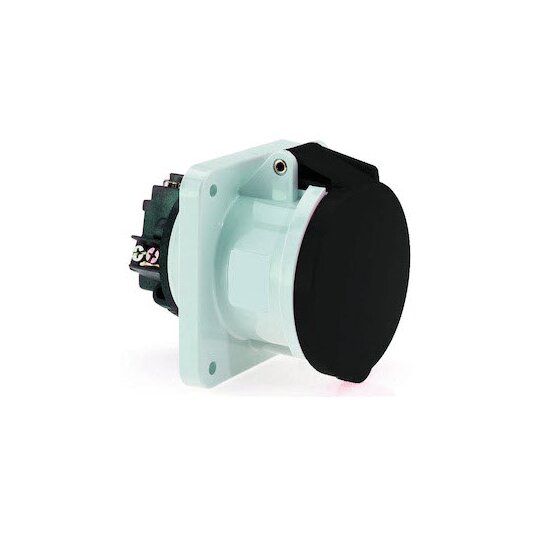

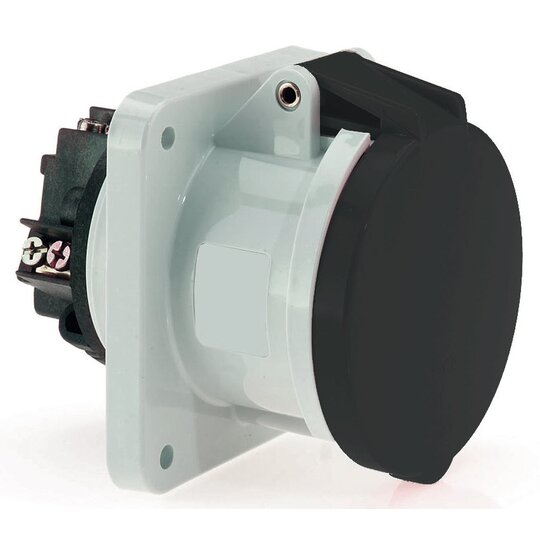

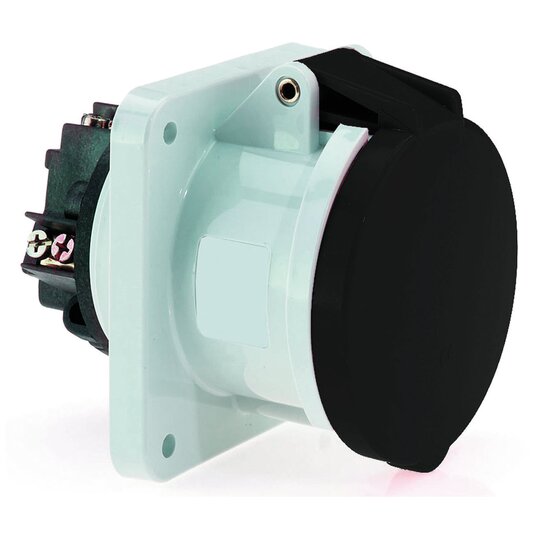

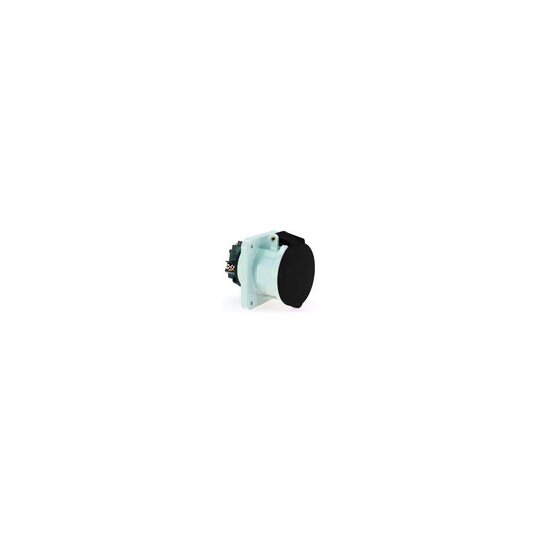

Anbausteckdose gerade 63A 5p (3P+N+PE) 500V (277/480 - 288/500V~) 7h IP44 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 25,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Kabeleinführung: sonstige Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse grau RAL 7035 Gerätehöhe: 114 mm, Gerätebreite: 100 mm, Gerätetiefe: 134 mm Flanschmaß vertikal: 107 mm, Flanschmaß horizontal: 100 mm Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mmMilitärausführung: FALSE
