| IEC-Stromstärke |
63 A |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Polzahl |
4 |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| RAL-Nummer |
9005 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

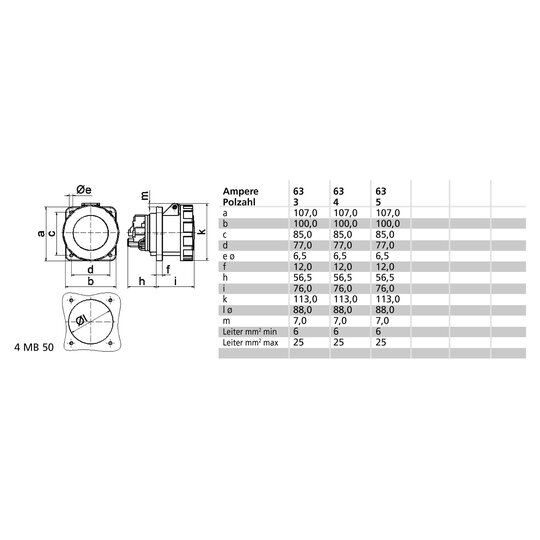

| Flanschmaß vertikal |
107 mm |
| Bohrlochabstand vertikal |
85 mm |
| Flanschmaß horizontal |
100 mm |
| Bohrlochabstand horizontal |
77 mm |

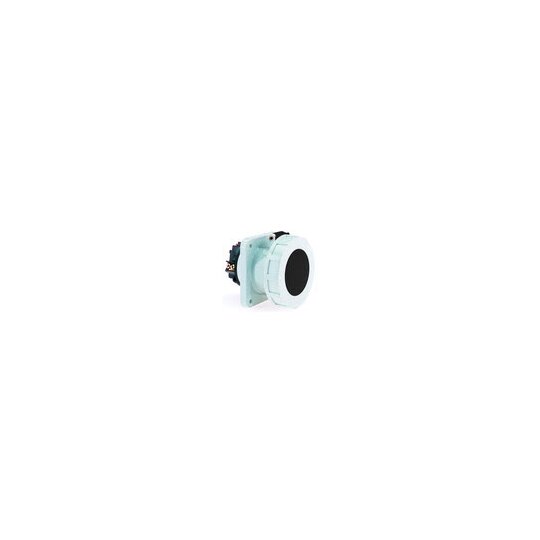

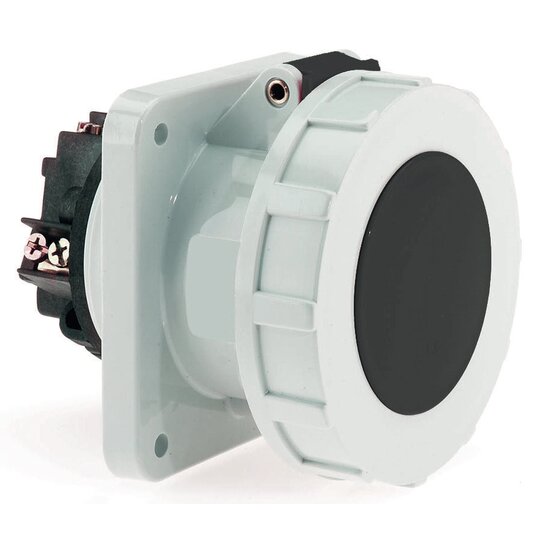

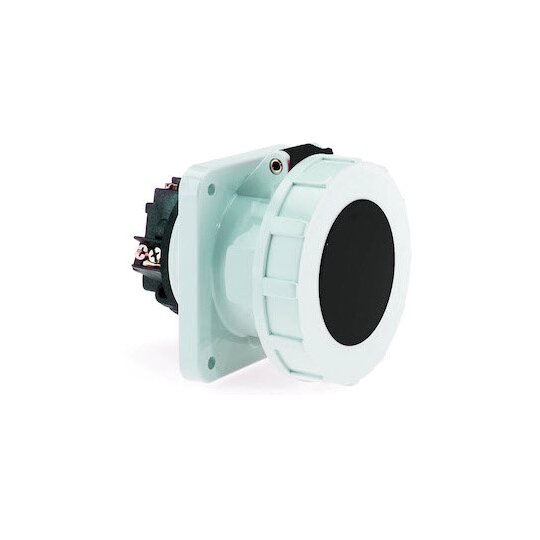

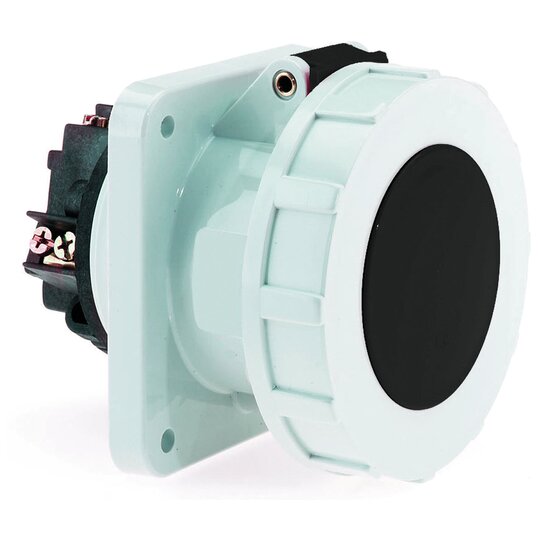

BALS-Art.-Nr: 13101 EAN: 4024941131018 Anbausteckdose gerade 63A 4p (3P+PE) 500V (480 - 500V~) 7h IP67, Frequenz: 50/60Hz, Technische Kennfarbe: schwarz RAL 9005, Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt, Maximaler Leiterquerschnitt: 25,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt, Kabeleinführung: sonstige, Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse grau RAL 7035, Bajonettring grau RAL 7035, Gerätehöhe: 114 mm, Gerätebreite: 111 mm, Gerätetiefe: 133 mm, Flanschmaß vertikal: 107 mm, Flanschmaß horizontal: 100 mm, Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm, Phasenwender: FALSE, Militärausführung: FALSE
