Bals 130156 32 4 380-440 3H QUICK-CONNECT TE-A-DO IP67 IA-SCHAR

Listenpreis
Art.-Nr.
3252003
EAN
4024941149839
Hersteller-Nr.
130156
DEHA.-Nr.
2418457
eClass.-Nr.
Zolltarif-Nr.
85366990
IEC-Stromstärke 32 A
Spannung nach EN 60309-2 sonstige
Polzahl 4
Uhrzeit-Stellung 3 h
Kennfarbe rot
RAL-Nummer 3000
Schutzart (IP) IP67
Anschlusstechnik schraublose Klemme
Steckrichtung gerade
Werkstoff Kunststoff
Militärausführung false

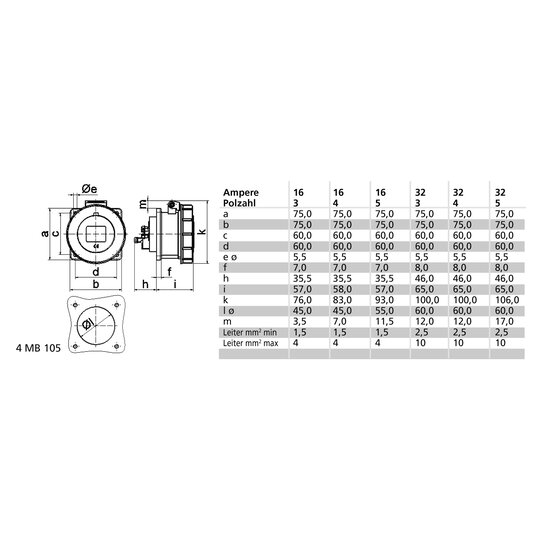

Flanschmaß vertikal 75 mm
Bohrlochabstand vertikal 60 mm
Bohrlochabstand horizontal 60 mm

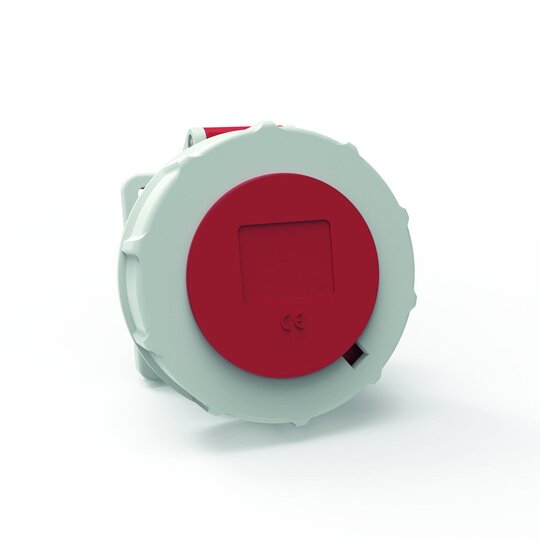

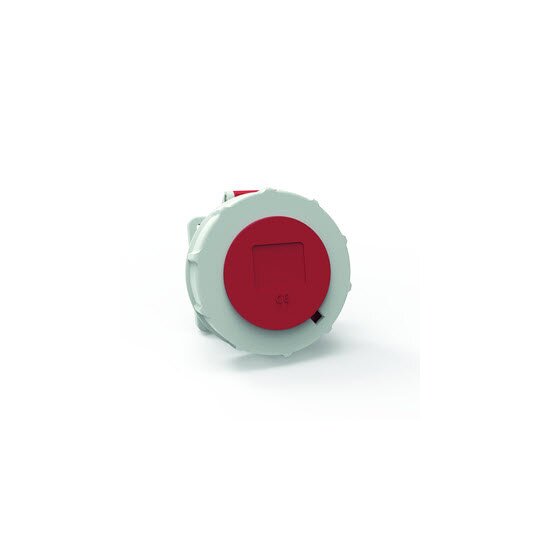

Anbausteckdose Quick-Connect TE gerade 32A 4p (3P+PE) 380 und 440V (380V~(50Hz) 440V~(60Hz)) 3h IP67, Frequenz: 50/60Hz, Technische Kennfarbe: rot RAL 3000, Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt, Maximaler Leiterquerschnitt: 10,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt, Kabeleinführung: sonstige, Gerätefarbe: Gehäuse grau RAL 7035, Bajonettring grau RAL 7035, Klappdeckel rot RAL 3000, Gerätehöhe: 99 mm, Gerätebreite: 94 mm, Gerätetiefe: 119 mm, Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 75 mm, Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 60 mmhabstand horizontal: 60 mm, Phasenwender: FALSE, Militärausführung: FALSE

60003212_BA_Wd_Ad_16A_32A_QC_86.pdf

Montageanleitung

Download (Stand: 07.12.2024)

DB_130156_de.pdf

Produktdatenblatt

Download (Stand: 07.12.2024)

DB_130156_en_GB.pdf

Produktdatenblatt

Download (Stand: 07.12.2024)

DB_130156_de_CH.pdf

Produktdatenblatt

Download (Stand: 07.12.2024)

DB_130156_en_PL.pdf

Produktdatenblatt

Download (Stand: 07.12.2024)

DB_130156_fr_FR.pdf

Produktdatenblatt

Download (Stand: 07.12.2024)

001_Materialkonformitaet_3302.pdf

RoHS-Erklärung

Download (Stand: 07.12.2024)
