| IEC-Stromstärke |
16 A |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Polzahl |
3 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
blau |
| RAL-Nummer |
5015 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
schraublose Klemme |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

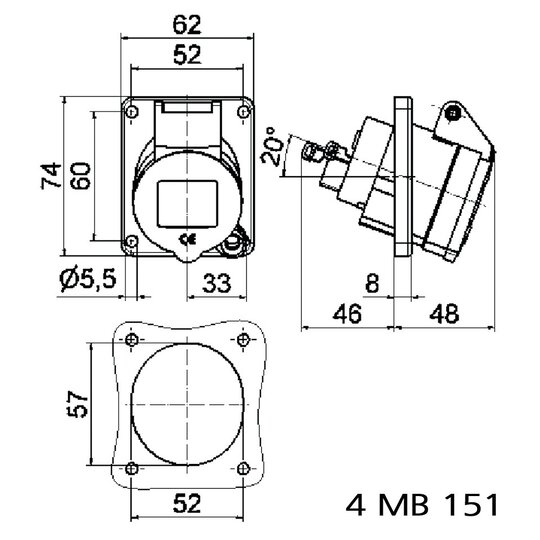

| Flanschmaß vertikal |
74 mm |
| Bohrlochabstand vertikal |
60 mm |
| Flanschmaß horizontal |
62 mm |
| Bohrlochabstand horizontal |
52 mm |

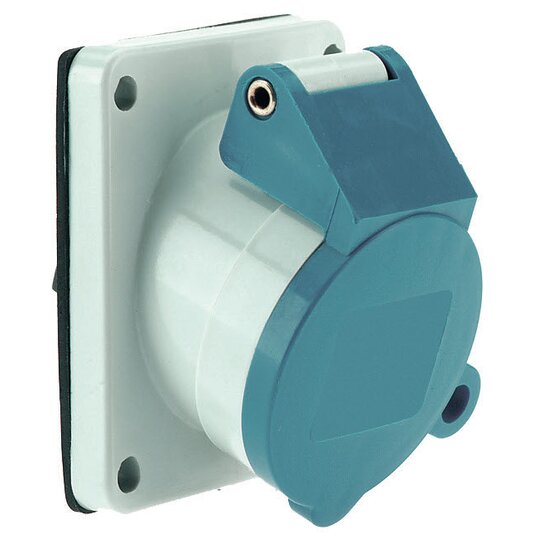

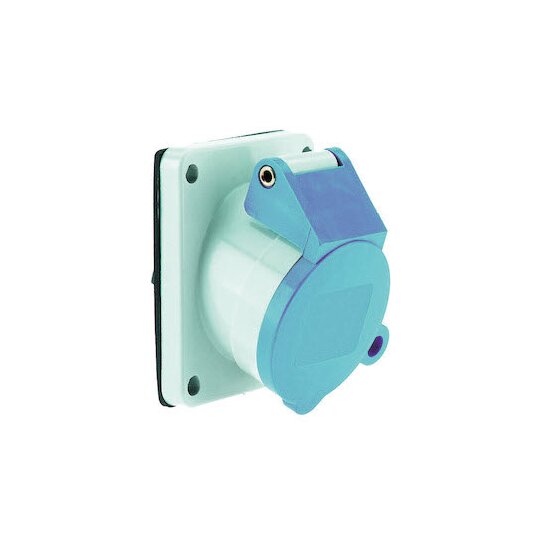

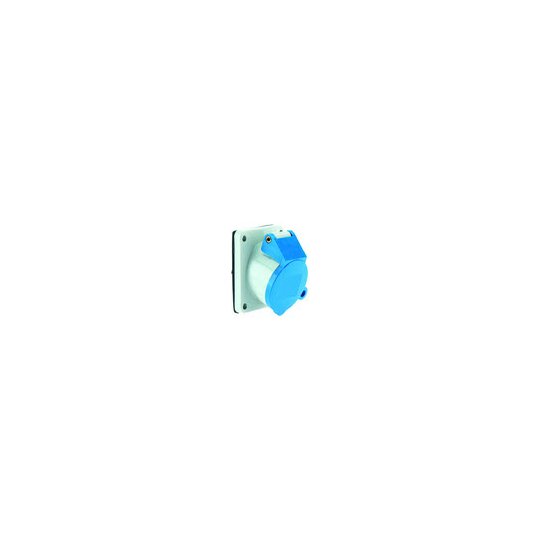

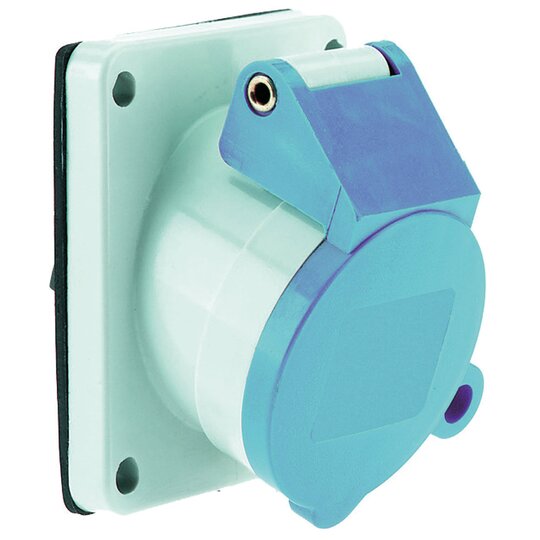

Anbausteckdose Quick-Connect geneigt 16A 3p (2P+PE) 230V (200 - 250V~) 6h IP44 Frequenz: 50/60Hz Technische Kennfarbe: blau RAL 5015 Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank Maximaler Leiterquerschnitt: 4,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt Kabeleinführung: sonstige Gerätefarbe: Klappdeckel blau RAL 5015, Gehäuse grau RAL 7035 Gerätehöhe: 77 mm, Gerätebreite: 63 mm, Gerätetiefe: 94 mm Flanschmaß vertikal: 74 mm, Flanschmaß horizontal: 62 mm Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 52 mm Sonstige technische Eigenschaften: Die Neigung beträgt 20°, Ein Verschließen der Steckvorrichtung mit einem Vorhängeschloss (Bügeldurchmessser 5mm) ist möglich
