| IEC-Stromstärke |
32 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
5 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
schraublose Klemme |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

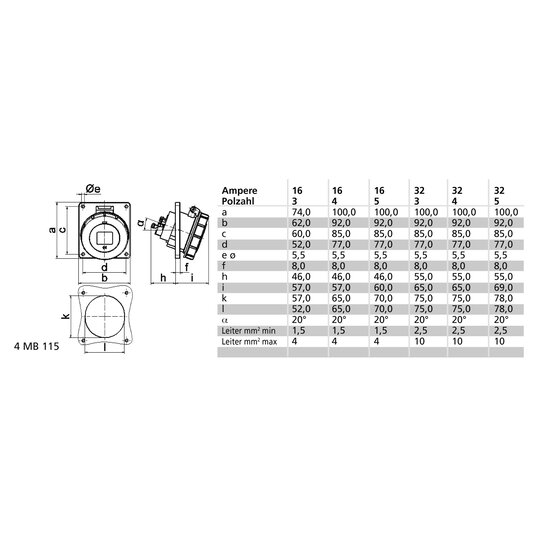

| Flanschmaß vertikal |
100 mm |
| Bohrlochabstand vertikal |
85 mm |
| Flanschmaß horizontal |
92 mm |
| Bohrlochabstand horizontal |
77 mm |

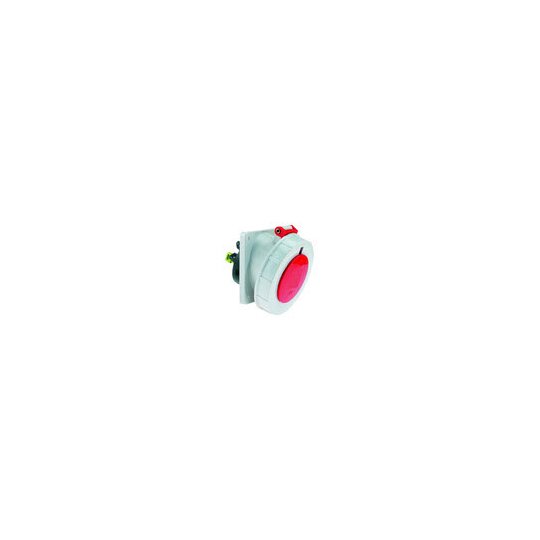

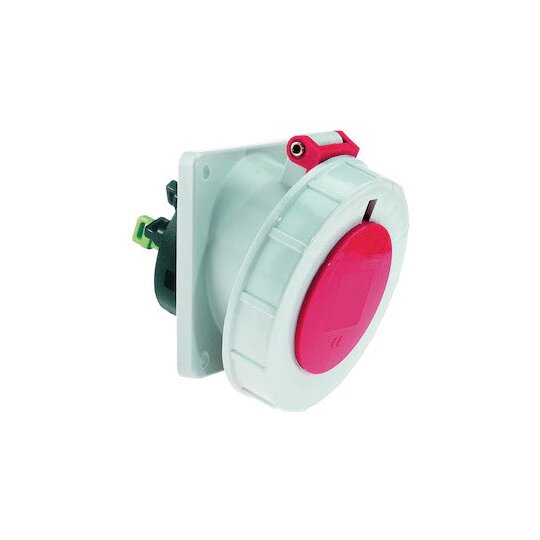

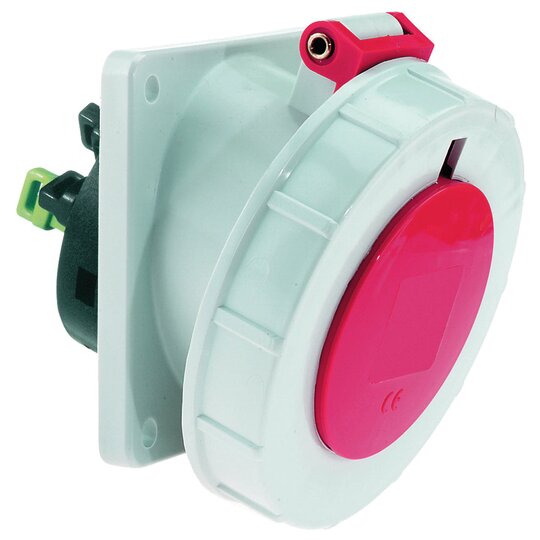

Anbausteckdose Quick-Connect TE geneigt 32A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 10,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt Kabeleinführung: sonstige Gerätefarbe: Klappdeckel rot RAL 3000, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035 Gerätehöhe: 110 mm, Gerätebreite: 101 mm, Gerätetiefe: 119 mm Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm Sonstige technische Eigenschaften: Die Neigung beträgt 20°
60003212_BA_Wd_Ad_16A_32A_QC_171.pdf
Montageanleitung
|
DB_12928_de.pdf
Produktdatenblatt
|
DB_12928_fr_FR.pdf
Produktdatenblatt
|
DB_12928_en_GB.pdf
Produktdatenblatt
|
DB_12928_en_PL.pdf
Produktdatenblatt
|
DB_12928_de_CH.pdf
Produktdatenblatt
|
001_Materialkonformitaet_1253.pdf
RoHS-Erklärung
|
CE_Steckdosen_32A_188.pdf
DOC CE-Erklärung
|
|
|
