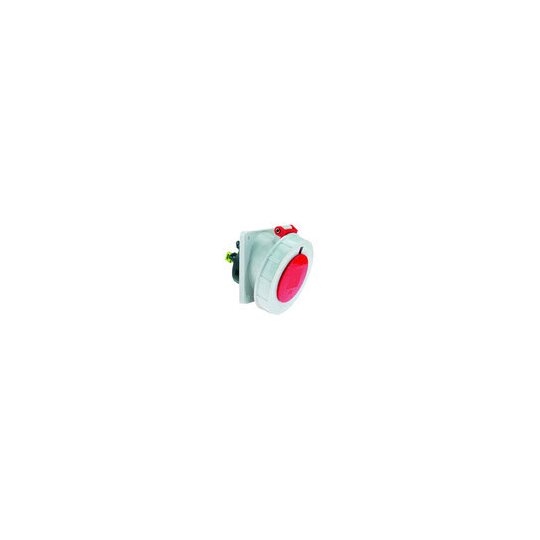

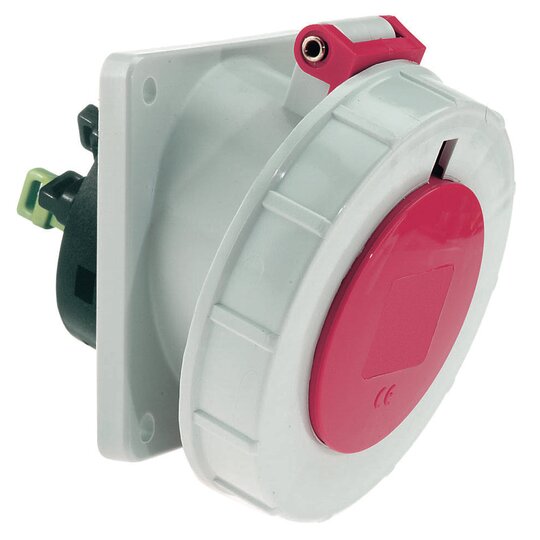

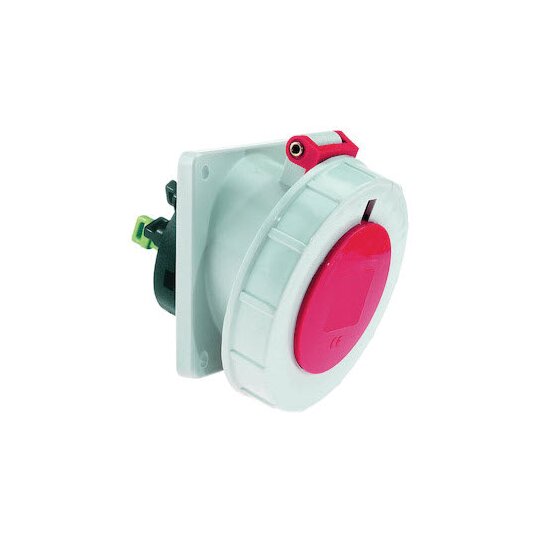

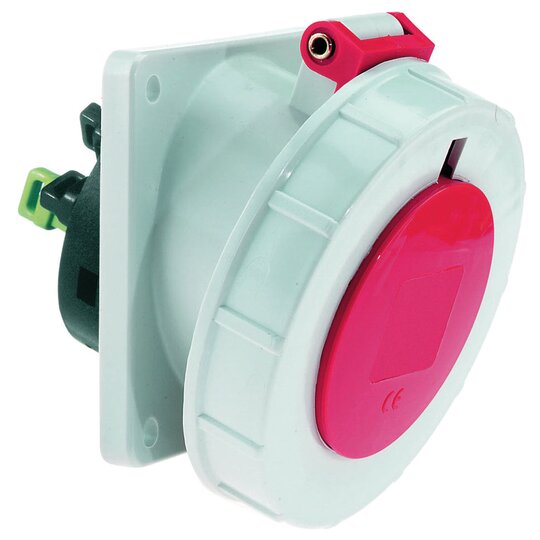

Bals 12854 Anbausteckdose QC 20° 32A 5p 400V 6h IP67 rot H/B/T:110x101x119mm

Listenpreis
Art.-Nr.
3251788
EAN
4024941128544
Hersteller-Nr.
12854
DEHA.-Nr.
0332893
eClass.-Nr.
27440504
Zolltarif-Nr.
85366990
IEC-Stromstärke 32 A
Spannung nach EN 60309-2 400 V (50+60 Hz) rot
Polzahl 5
Uhrzeit-Stellung 6 h
Kennfarbe rot
RAL-Nummer 3000
Schutzart (IP) IP67
Anschlusstechnik schraublose Klemme
Steckrichtung abgewinkelt
Werkstoff Kunststoff
Militärausführung false

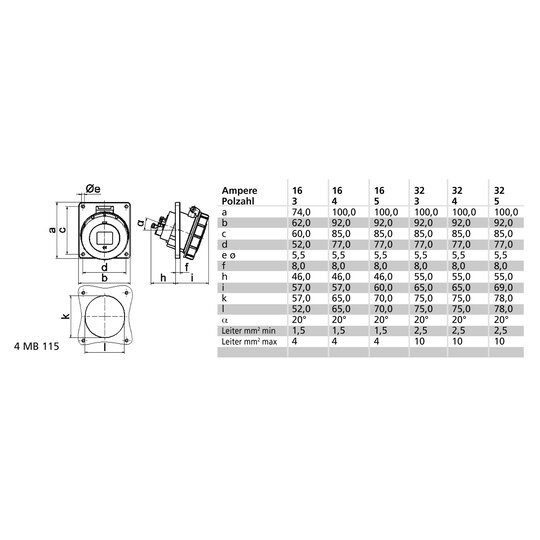

Flanschmaß vertikal 100 mm
Bohrlochabstand vertikal 85 mm
Flanschmaß horizontal 92 mm
Bohrlochabstand horizontal 77 mm

Anbausteckdose Quick-Connect geneigt 32A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67, Frequenz: 50/60Hz, Technische Kennfarbe: rot RAL 3000, Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank, Maximaler Leiterquerschnitt: 10,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt, Kabeleinführung: sonstige, Gerätefarbe: Klappdeckel rot RAL 3000, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035, Gerätehöhe: 110 mm, Gerätebreite: 101 mm, Gerätetiefe: 119 mm, Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm, Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm, Sonstige technische Eigenschaften: Die Neigung beträgt 20°
