IEC-Stromstärke | 16 A |
Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
Polzahl | 5 |
Uhrzeit-Stellung | 7 h |
Kennfarbe | schwarz |
RAL-Nummer | 9005 |
Schutzart (IP) | IP67 |
Anschlusstechnik | schraublose Klemme |
Steckrichtung | abgewinkelt |
Werkstoff | Kunststoff |
Militärausführung | false |

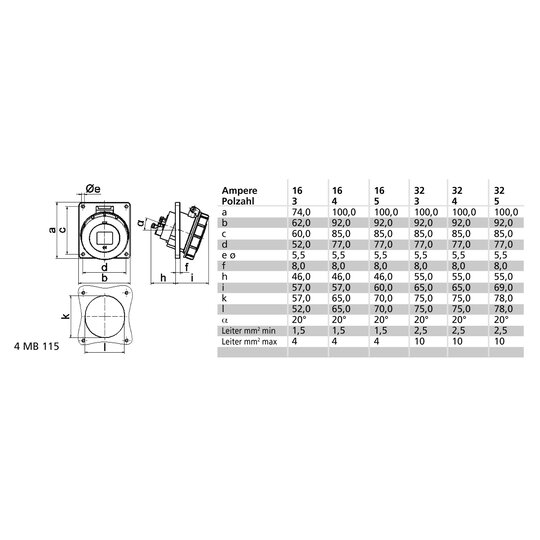

Flanschmaß vertikal | 100 mm |
Bohrlochabstand vertikal | 85 mm |
Flanschmaß horizontal | 92 mm |
Bohrlochabstand horizontal | 77 mm |

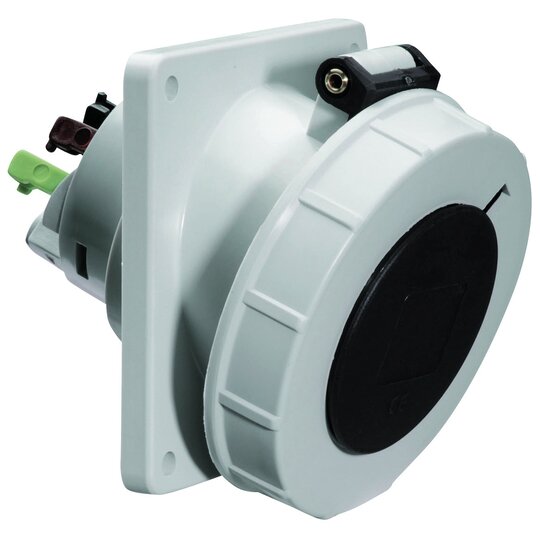

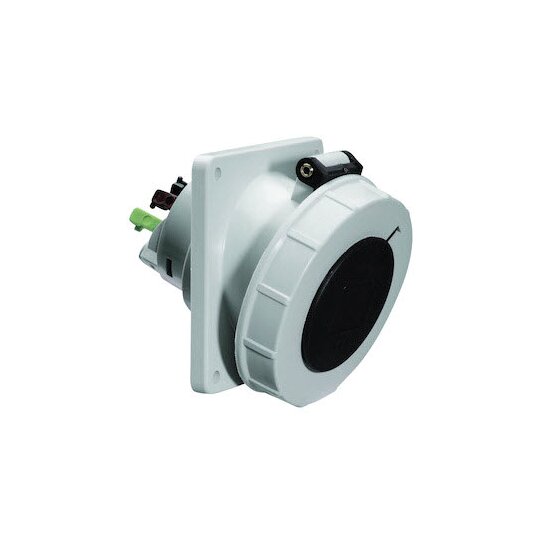

Anbausteckdose Quick-Connect geneigt 16A 5p (3P+N+PE) 500V (277/480 - 288/500V~) 7h IP67, Frequenz: 50/60Hz, Technische Kennfarbe: schwarz RAL 9005, Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank, Maximaler Leiterquerschnitt: 4,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt, Kabeleinführung: sonstige, Gerätefarbe: Klappdeckel schwarz RAL 9005, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035, Gerätehöhe: 103 mm, Gerätebreite: 92 mm, Gerätetiefe: 101 mm, Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm, Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm, Sonstige technische Eigenschaften: Die Neigung beträgt 20°
60003212_BA_Wd_Ad_16A_32A_QC_518.pdfMontageanleitung
Download
(Stand: 02.09.2024)
|
DB_12840_de.pdfProduktdatenblatt
Download
(Stand: 02.09.2024)
|
DB_12840_en_PL.pdfProduktdatenblatt
Download
(Stand: 02.09.2024)
|
DB_12840_de_CH.pdfProduktdatenblatt
Download
(Stand: 02.09.2024)
|
DB_12840_en_GB.pdfProduktdatenblatt
Download
(Stand: 02.09.2024)
|
DB_12840_fr_FR.pdfProduktdatenblatt
Download
(Stand: 02.09.2024)
|
001_Materialkonformitaet_1886.pdfRoHS-Erklärung
Download
(Stand: 02.09.2024)
|
CE_Steckdosen_16A_562.pdfDOC CE-Erklärung
Download
(Stand: 02.09.2024)
|
Deeplink Produktseite
Download
(Stand: 02.09.2024)
|
Produktvideohochgeladen am 02.09.2024 |
