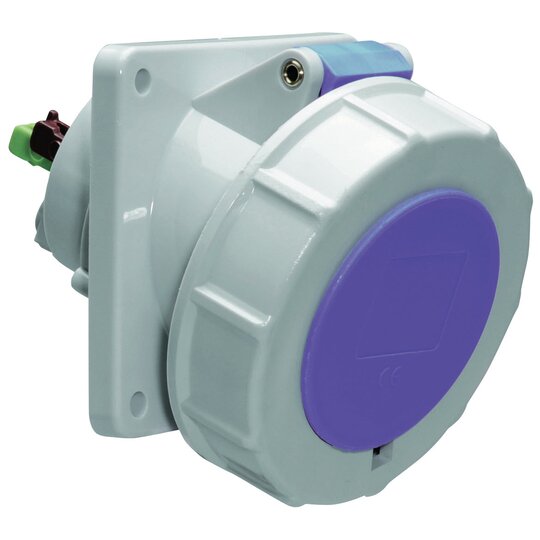

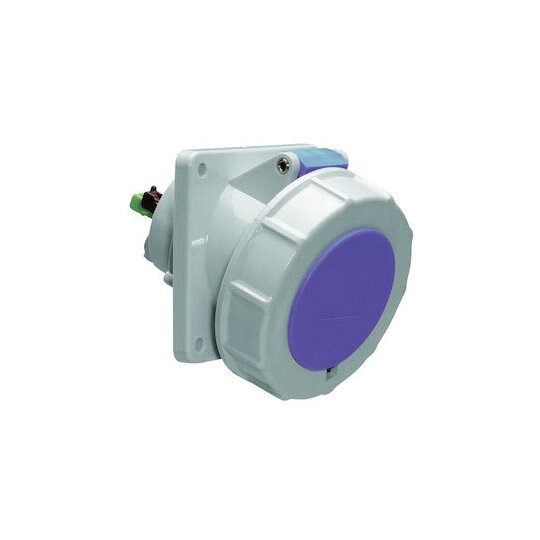

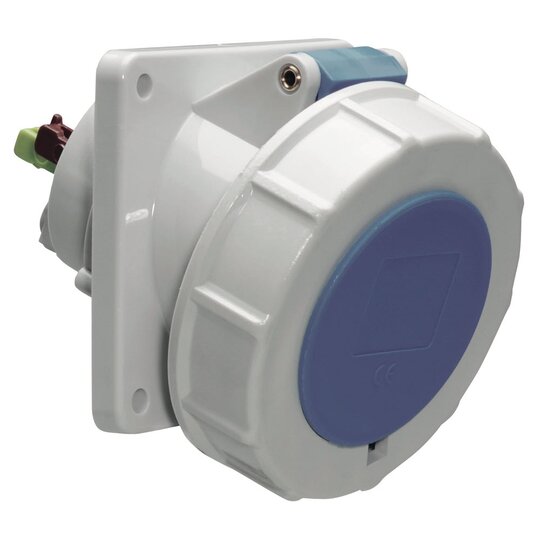

Bals 12832 Anbausteckdose QUICK-CONNECT m.Neigung 16A 4p 230V 9h IP67
10 Stück

Listenpreis
Art.-Nr.
3251249
EAN
4024941128322
Hersteller-Nr.
12832
DEHA.-Nr.
0332871
eClass.-Nr.
27440504
Zolltarif-Nr.
85366990
IEC-Stromstärke 16 A
Spannung nach EN 60309-2 230 V (50+60 Hz) blau
Polzahl 4
Uhrzeit-Stellung 9 h
Kennfarbe blau
RAL-Nummer 5015
Schutzart (IP) IP67
Anschlusstechnik schraublose Klemme
Steckrichtung abgewinkelt
Werkstoff Kunststoff
Militärausführung false

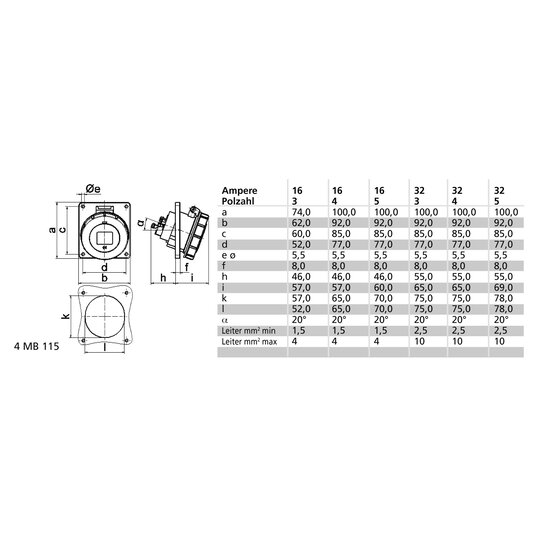

Flanschmaß vertikal 100 mm
Bohrlochabstand vertikal 85 mm
Flanschmaß horizontal 92 mm
Bohrlochabstand horizontal 77 mm

Anbausteckdose Quick-Connect geneigt 16A 4p (3P+PE) 230V (200 - 250V~) 9h IP67, Frequenz: 50/60Hz, Technische Kennfarbe: blau RAL 5015, Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank, Maximaler Leiterquerschnitt: 4,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt, Kabeleinführung: sonstige, Gerätefarbe: Klappdeckel blau RAL 5015, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035, Gerätehöhe: 100 mm, Gerätebreite: 92 mm, Gerätetiefe: 98 mm, Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm, Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm, Sonstige technische Eigenschaften: Die Neigung beträgt 20°

60003212_BA_Wd_Ad_16A_32A_QC_360.pdf

Montageanleitung

Download (Stand: 02.09.2024)

DB_12832_de.pdf

Produktdatenblatt

Download (Stand: 02.09.2024)

DB_12832_de_CH.pdf

Produktdatenblatt

Download (Stand: 02.09.2024)

DB_12832_fr_FR.pdf

Produktdatenblatt

Download (Stand: 02.09.2024)

DB_12832_en_GB.pdf

Produktdatenblatt

Download (Stand: 02.09.2024)

DB_12832_en_PL.pdf

Produktdatenblatt

Download (Stand: 02.09.2024)

Deeplink Produktseite

Download (Stand: 02.09.2024)

Produktvideo

hochgeladen am 02.09.2024
