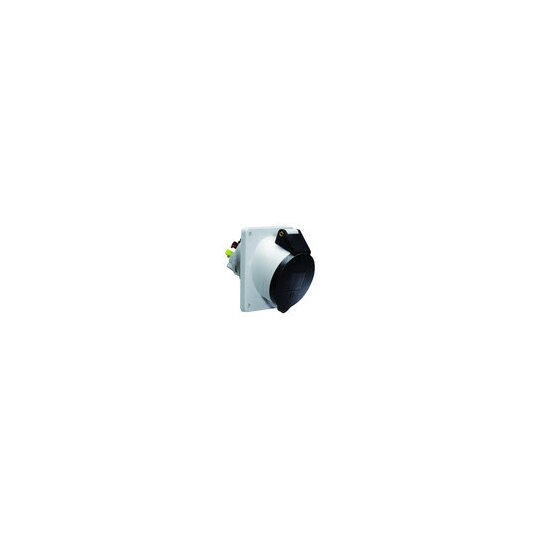

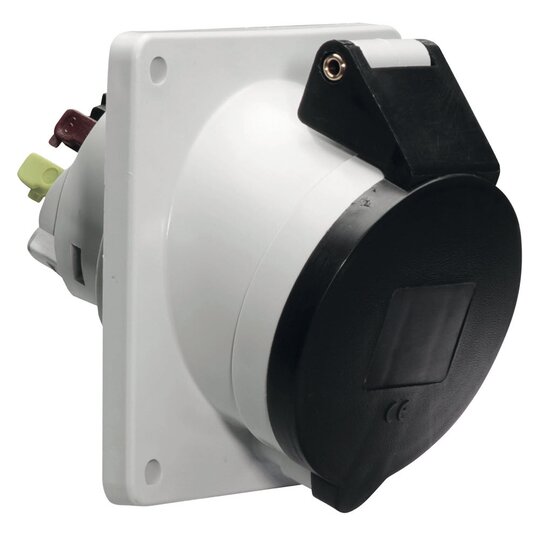

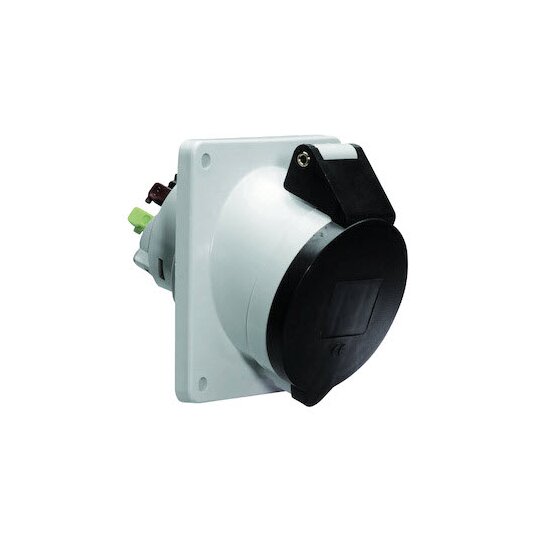

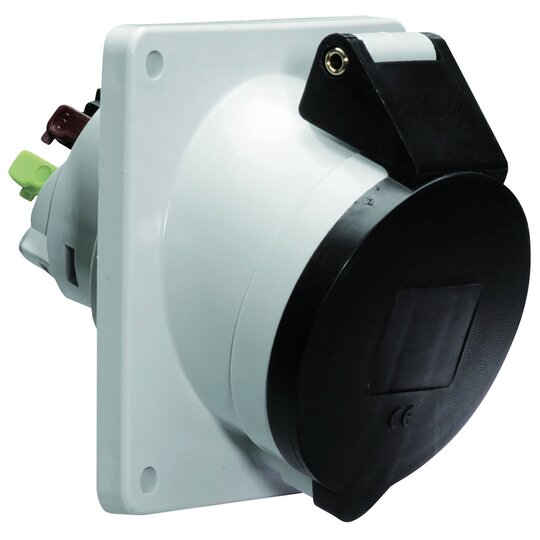

Bals 12785 Anbausteckdose QUICK-CONNECT m.Neigung 16A 5p 500V 7h IP44
10 Stück

Ihr Nettopreis
Art.-Nr.
3251284
EAN
4024941127851
Hersteller-Nr.
12785
DEHA.-Nr.
0332834
eClass.-Nr.
27440504
Zolltarif-Nr.
85366990
IEC-Stromstärke 16 A
Spannung nach EN 60309-2 500 V (50+60 Hz) schwarz
Polzahl 5
Uhrzeit-Stellung 7 h
Kennfarbe schwarz
RAL-Nummer 9005
Schutzart (IP) IP44
Anschlusstechnik schraublose Klemme
Steckrichtung abgewinkelt
Werkstoff Kunststoff
Militärausführung false

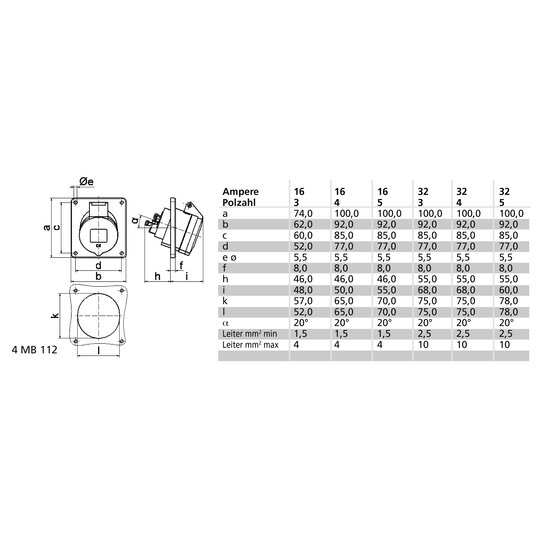

Flanschmaß vertikal 100 mm
Bohrlochabstand vertikal 85 mm
Flanschmaß horizontal 92 mm
Bohrlochabstand horizontal 77 mm

BALS-Art.-Nr: 12785 EAN: 4024941127851 Anbausteckdose Quick-Connect geneigt 16A 5p (3P+N+PE) 500V (277/480 - 288/500V~) 7h IP44, Frequenz: 50/60Hz, Technische Kennfarbe: schwarz RAL 9005, Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank, Maximaler Leiterquerschnitt: 4,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt, Kabeleinführung: sonstige, Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse grau RAL 7035, Gerätehöhe: 100 mm, Gerätebreite: 92 mm, Gerätetiefe: 96 mm, Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm, Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm, Phasenwender: FALSE, Militärausführung: FALSE, Sonstige technische Eigenschaften: Die Neigung beträgt 20°

60003212_BA_Wd_Ad_16A_32A_QC_250.pdf

Montageanleitung

Download (Stand: 09.01.2025)

DB_12785_de.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

DB_12785_fr_FR.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

DB_12785_en_PL.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

DB_12785_de_CH.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

DB_12785_en_GB.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

001_Materialkonformitaet_1633.pdf

RoHS-Erklärung

Download (Stand: 09.01.2025)

CE_Steckdosen_16A_434.pdf

DOC CE-Erklärung

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)

Produktvideo

hochgeladen am 09.01.2025
