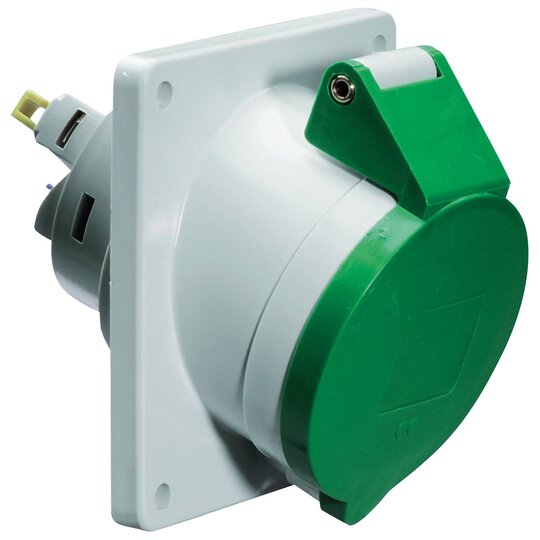

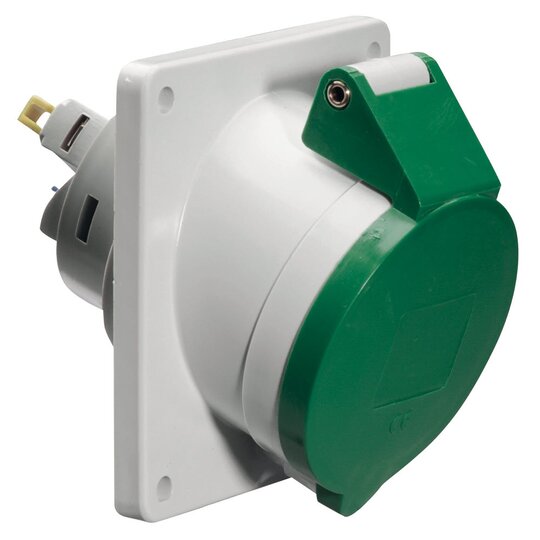

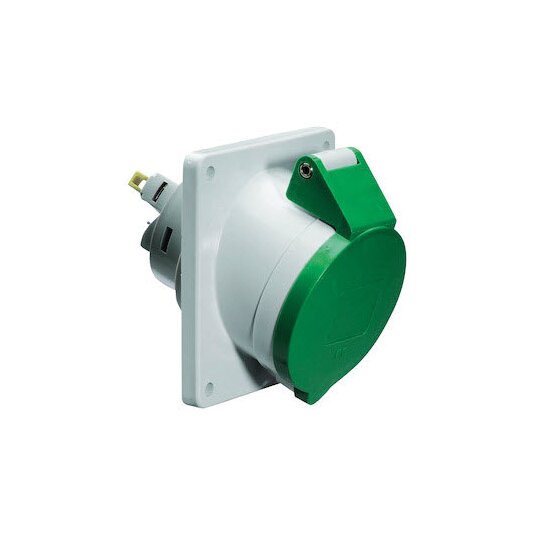

Bals 12775 Anbausteckdose QC 20° 16A 3p >50V 100-300Hz 10h IP44 grün 77x62x89mm

Listenpreis: Bitte einloggen
Art.-Nr.: 3252002
EAN: 4024941127752
Hersteller-Nr.: 12775
DEHA.-Nr.: 0332825
eClass.-Nr.: 27440504
Zolltarif-Nr.: 85366990

IEC-Stromstärke	16 A
Spannung nach EN 60309-2	50-500 V (100-300 Hz) grün
Polzahl	3
Uhrzeit-Stellung	10 h
Kennfarbe	grün
RAL-Nummer	6002
Schutzart (IP)	IP44
Anschlusstechnik	schraublose Klemme
Steckrichtung	abgewinkelt
Werkstoff	Kunststoff
Militärausführung	false

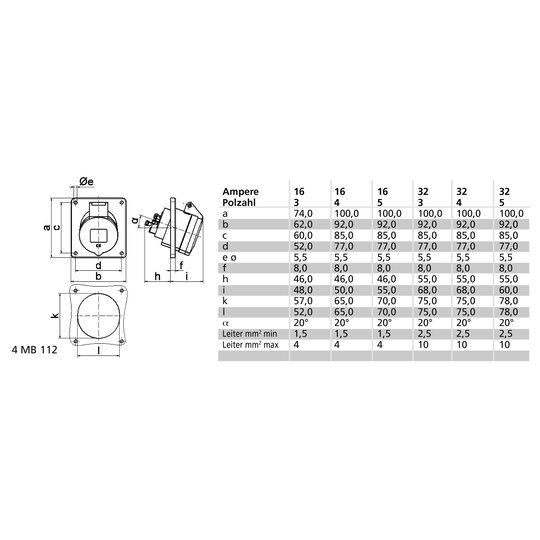

Flanschmaß vertikal	74 mm
Bohrlochabstand vertikal	60 mm
Flanschmaß horizontal	62 mm
Bohrlochabstand horizontal	52 mm

Anbausteckdose Quick-Connect geneigt 16A 3p (2P+PE) >50V grün 100-300Hz (> 50V~) 10h IP44, Frequenz: 100 bis einschließlich 300Hz, Technische Kennfarbe: grün RAL 6002, Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank, Maximaler Leiterquerschnitt: 4,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt, Kabeleinführung: sonstige, Gerätefarbe: Klappdeckel grün RAL 6002, Gehäuse grau RAL 7035, Gerätehöhe: 77 mm, Gerätebreite: 62 mm, Gerätetiefe: 89 mm, Flanschmaß vertikal: 74 mm, Flanschmaß horizontal: 62 mm, Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 52 mm, Sonstige technische Eigenschaften: Die Neigung beträgt 20°
