| IEC-Stromstärke |
32 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
5 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP54 |
| Anschlusstechnik |
schraublose Klemme |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

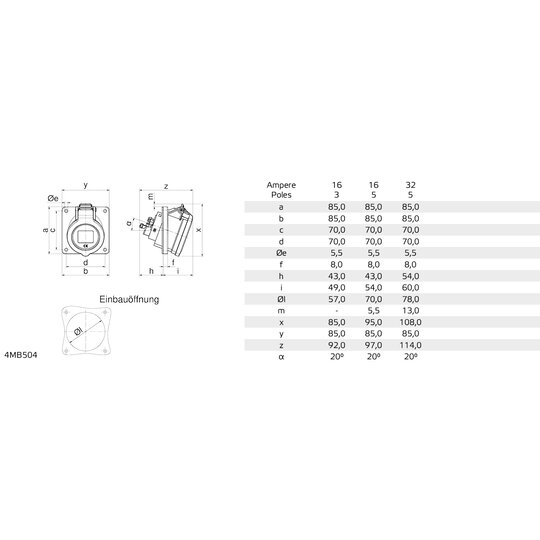

| Flanschmaß vertikal |
85 mm |
| Bohrlochabstand vertikal |
70 mm |
| Flanschmaß horizontal |
85 mm |
| Bohrlochabstand horizontal |
70 mm |

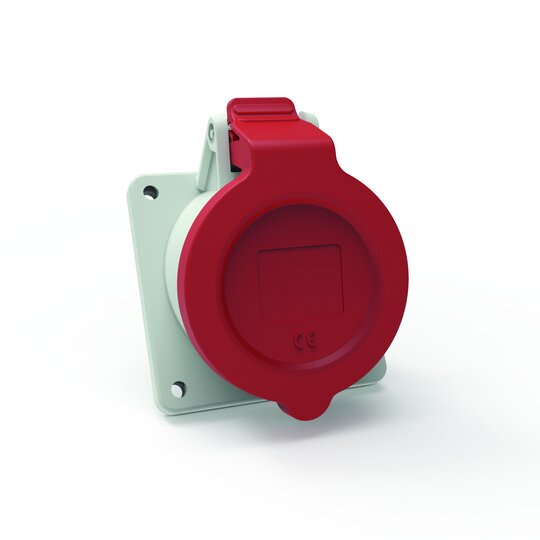

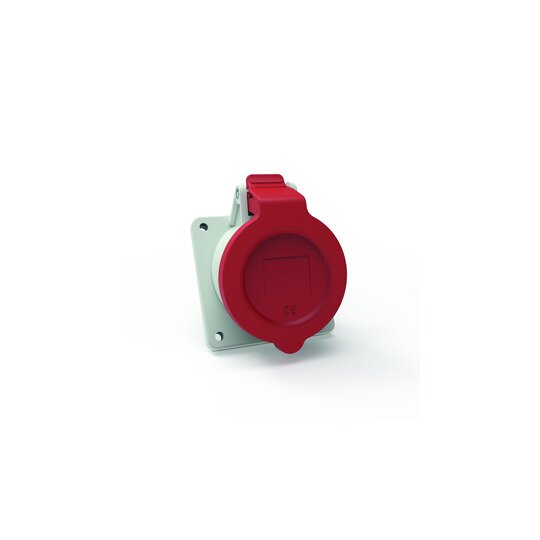

Anbausteckdose INNOLINQ mit QUICK-CONNECT geneigt 32A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP54 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Kontaktträger/Kontakte: Die Kontakte sind Messing blank, Der Kontaktträger ist aus hochwärmebeständigem Material Maximaler Leiterquerschnitt: 10,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit KONTEX-ULTRA Kontakt Kabeleinführung: sonstige Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuse grau RAL 7035 Gerätehöhe: 108 mm, Gerätebreite: 85 mm, Gerätetiefe: 114 mm Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm Halogenfrei: TRUE Sonstige technische Eigenschaften: Die Neigung beträgt 20°, Dieses Produkt ist ohne Bleianteil
