| IEC-Stromstärke |
32 A |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Polzahl |
4 |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| RAL-Nummer |
9005 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
schraublose Klemme |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

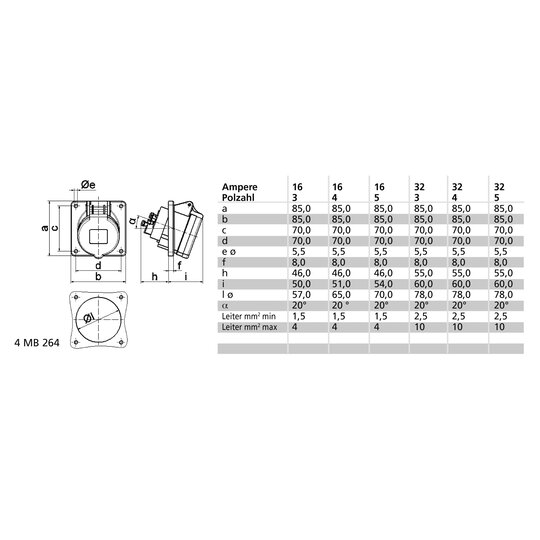

| Flanschmaß vertikal |
85 mm |
| Bohrlochabstand vertikal |
70 mm |
| Flanschmaß horizontal |
85 mm |
| Bohrlochabstand horizontal |
70 mm |

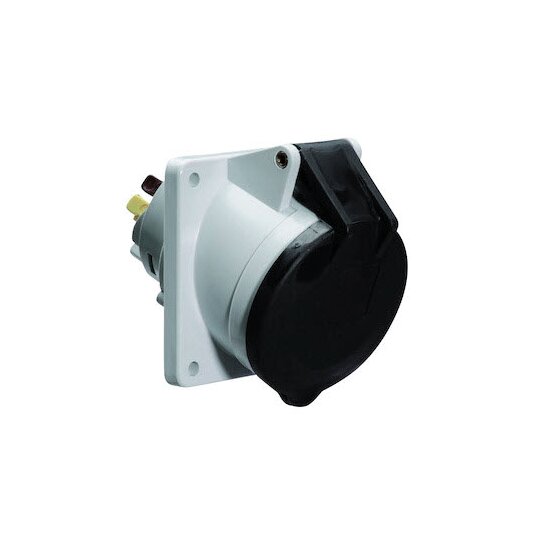

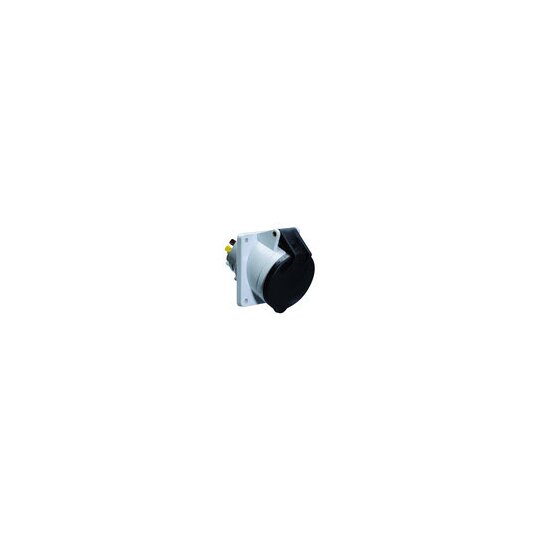

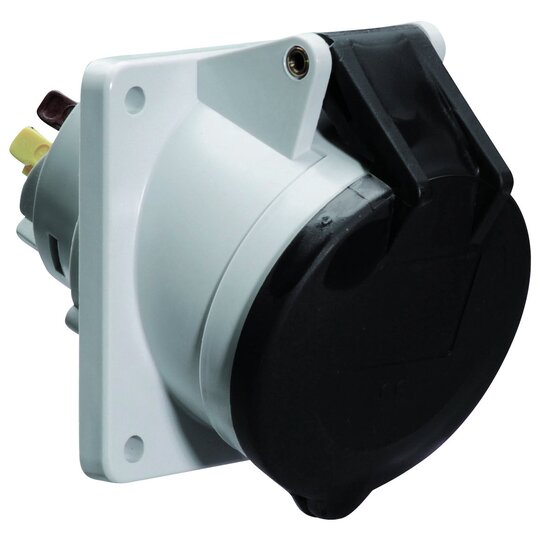

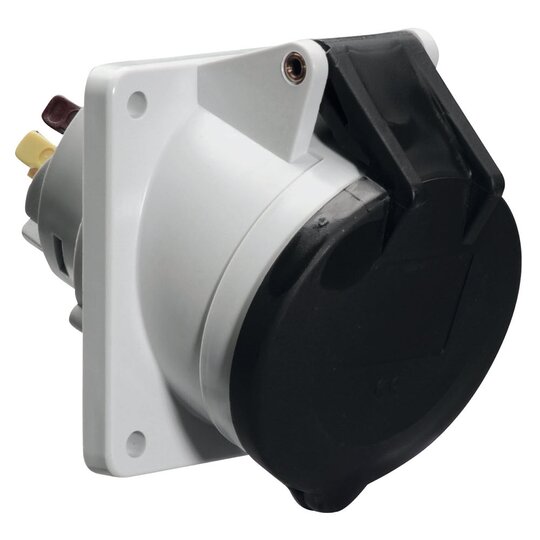

Anbausteckdose Quick-Connect geneigt 32A 4p (3P+PE) 500V (480 - 500V~) 7h IP44 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank Maximaler Leiterquerschnitt: 10,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt Kabeleinführung: sonstige Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse grau RAL 7035 Gerätehöhe: 94 mm, Gerätebreite: 85 mm, Gerätetiefe: 117 mm Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm Sonstige technische Eigenschaften: Die Neigung beträgt 20°tärausführung: FALSE, Sonstige technische Eigenschaften: Die Neigung beträgt 20°
