| IEC-Stromstärke |
16 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
4 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
schraublose Klemme |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

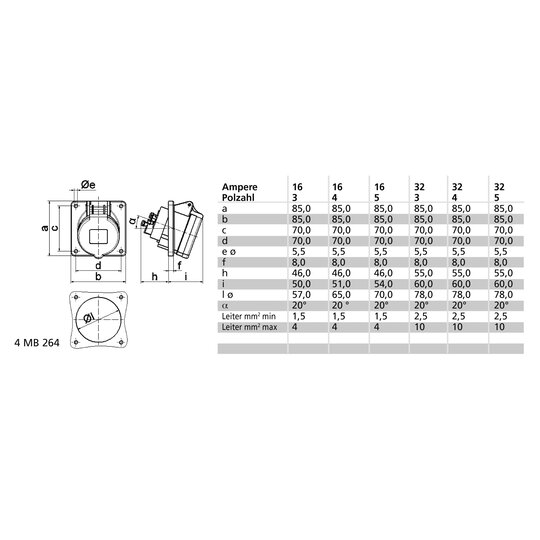

| Flanschmaß vertikal |
85 mm |
| Bohrlochabstand vertikal |
70 mm |
| Flanschmaß horizontal |
85 mm |
| Bohrlochabstand horizontal |
70 mm |

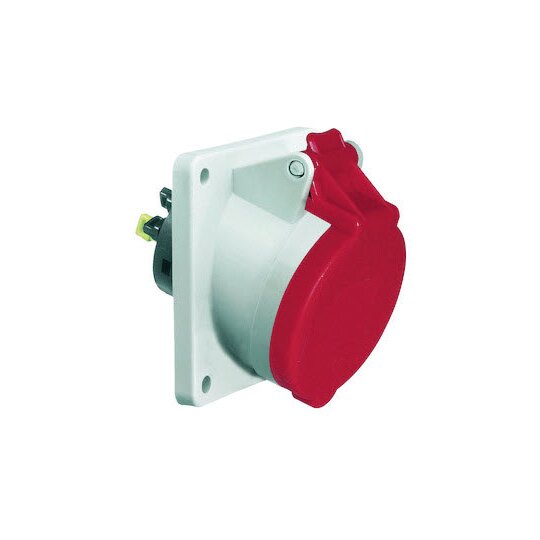

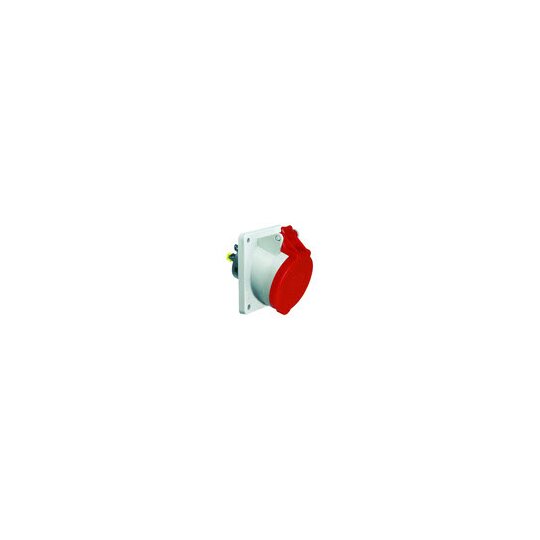

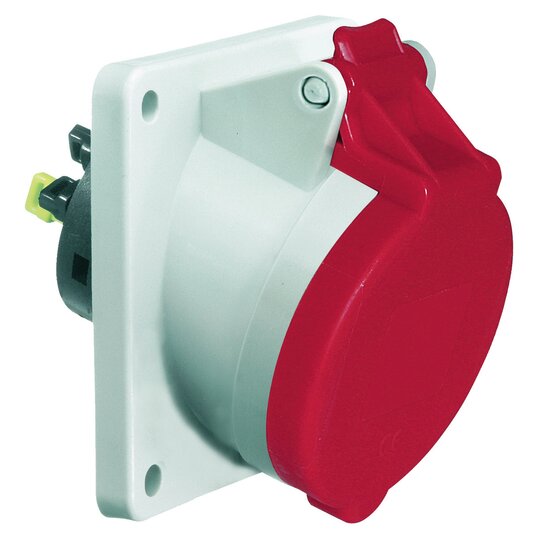

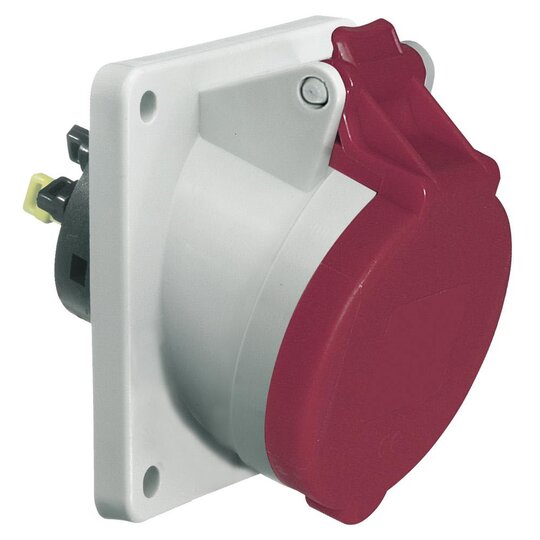

BALS-Art.-Nr: 12753 EAN: 4024941127530 Anbausteckdose Quick-Connect geneigt 16A 4p (3P+PE) 400V (380 - 415V~) 6h IP44, Frequenz: 50/60Hz, Technische Kennfarbe: rot RAL 3000, Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank, Maximaler Leiterquerschnitt: 4,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt, Kabeleinführung: sonstige, Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuse grau RAL 7035, Gerätehöhe: 85 mm, Gerätebreite: 85 mm, Gerätetiefe: 102 mm, Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm, Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm, Phasenwender: FALSE, Militärausführung: FALSE, Sonstige technische Eigenschaften: Die Neigung beträgt 20°
