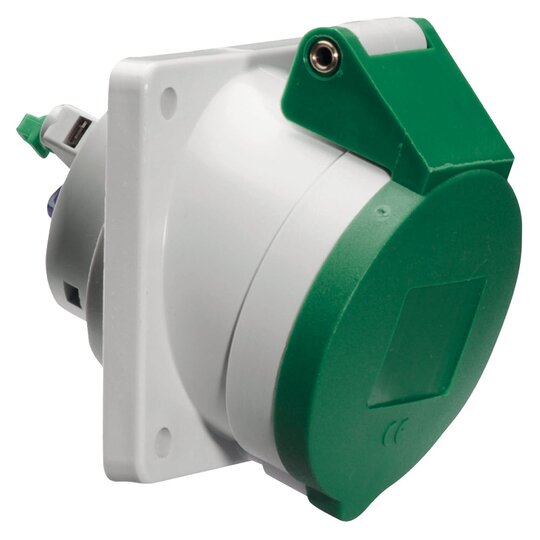

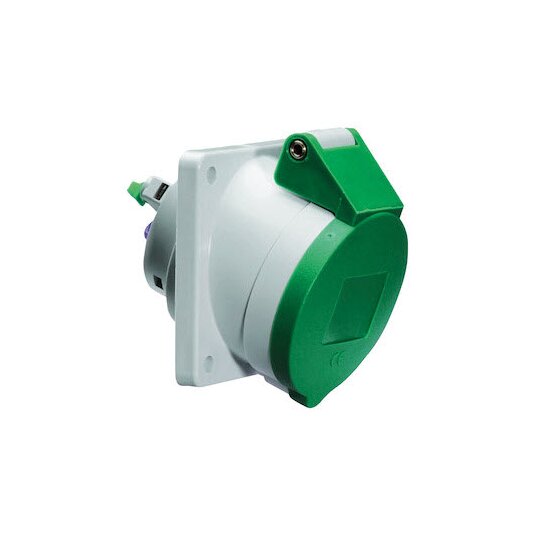

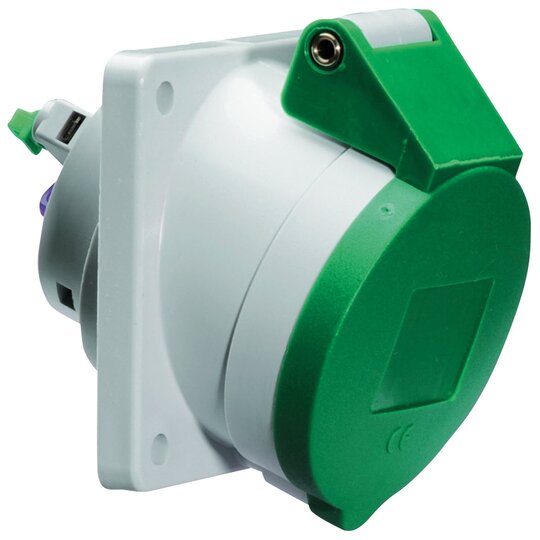

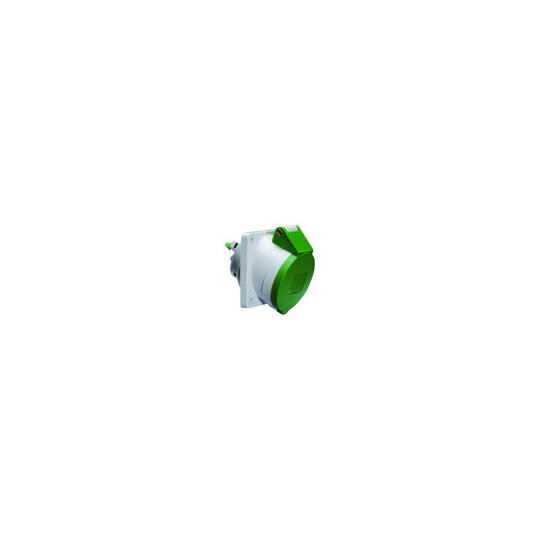

Bals 12746 Anbausteckdose QC 20° 16A 5p >50V 100-300Hz 10h IP44 grün 90x75x96mm

Listenpreis
Art.-Nr.
3252001
EAN
4024941127462
Hersteller-Nr.
12746
DEHA.-Nr.
0332804
eClass.-Nr.
27440504
Zolltarif-Nr.
85366990
IEC-Stromstärke 16 A
Spannung nach EN 60309-2 50-500 V (100-300 Hz) grün
Polzahl 5
Uhrzeit-Stellung 10 h
Kennfarbe grün
RAL-Nummer 6002
Schutzart (IP) IP44
Anschlusstechnik schraublose Klemme
Steckrichtung abgewinkelt
Werkstoff Kunststoff
Militärausführung false

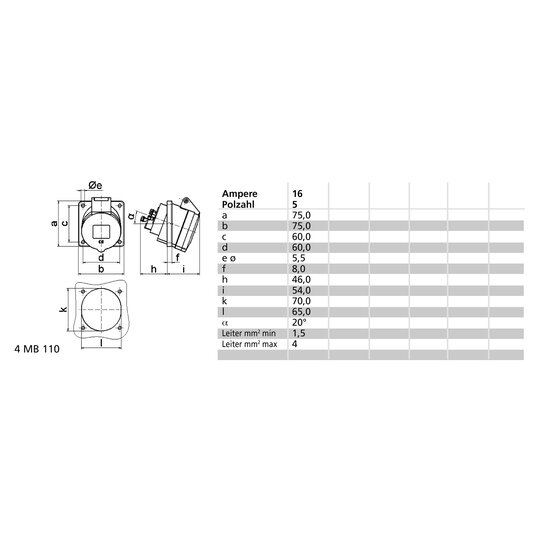

Flanschmaß vertikal 75 mm
Bohrlochabstand vertikal 60 mm
Bohrlochabstand horizontal 60 mm

Anbausteckdose Quick-Connect geneigt 16A 5p (3P+N+PE) >50V grün 100-300Hz (> 50V~) 10h IP44, Frequenz: 100 bis einschließlich 300Hz, Technische Kennfarbe: grün RAL 6002, Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank, Maximaler Leiterquerschnitt: 4,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt, Kabeleinführung: sonstige, Gerätefarbe: Klappdeckel grün RAL 6002, Gehäuse grau RAL 7035, Gerätehöhe: 90 mm, Gerätebreite: 75 mm, Gerätetiefe: 96 mm, Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 75 mm, Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 60 mm, Sonstige technische Eigenschaften: Die Neigung beträgt 20°
