| IEC-Stromstärke |
63 A |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Polzahl |
3 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
blau |
| RAL-Nummer |
5015 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

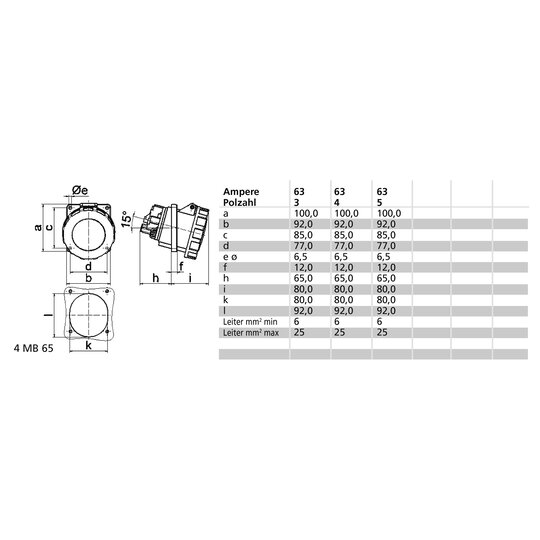

| Flanschmaß vertikal |
100 mm |
| Bohrlochabstand vertikal |
85 mm |
| Flanschmaß horizontal |
92 mm |
| Bohrlochabstand horizontal |
77 mm |

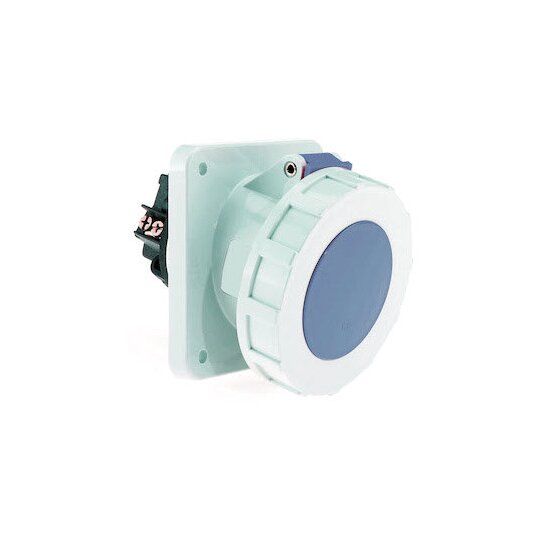

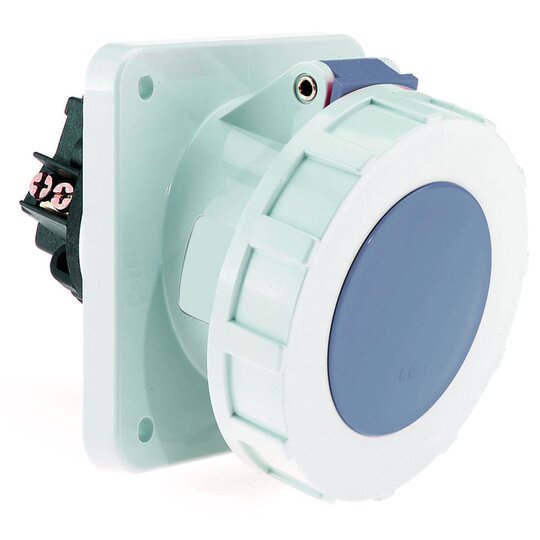

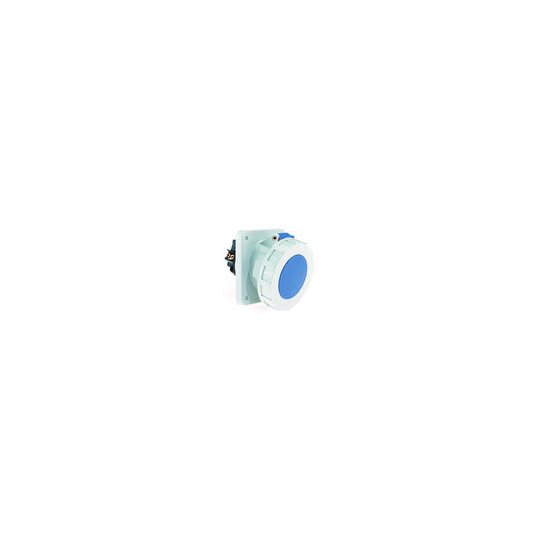

Anbausteckdose geneigt 63A 3p (2P+PE) 230V (200 - 250V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: blau RAL 5015 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 25,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Kabeleinführung: sonstige Gerätefarbe: Klappdeckel blau RAL 5015, Gehäuse grau RAL 7035, Bajonettring grau RAL 7035 Gerätehöhe: 120 mm, Gerätebreite: 111 mm, Gerätetiefe: 147 mm Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm Sonstige technische Eigenschaften: Die Neigung beträgt 15°
