| IEC-Stromstärke |
16 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
7 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

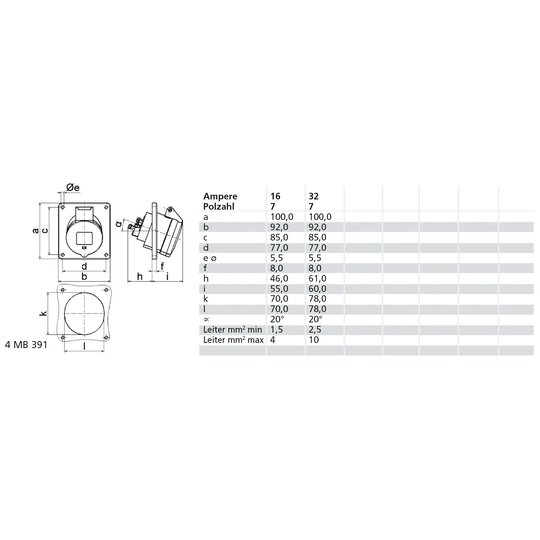

| Flanschmaß vertikal |
100 mm |
| Bohrlochabstand vertikal |
85 mm |
| Flanschmaß horizontal |
92 mm |
| Bohrlochabstand horizontal |
77 mm |

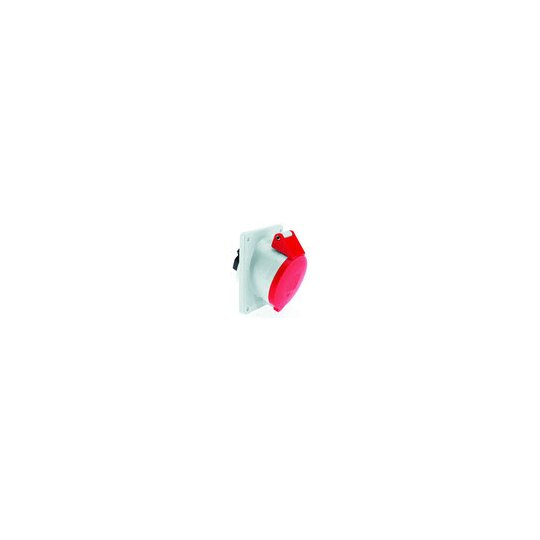

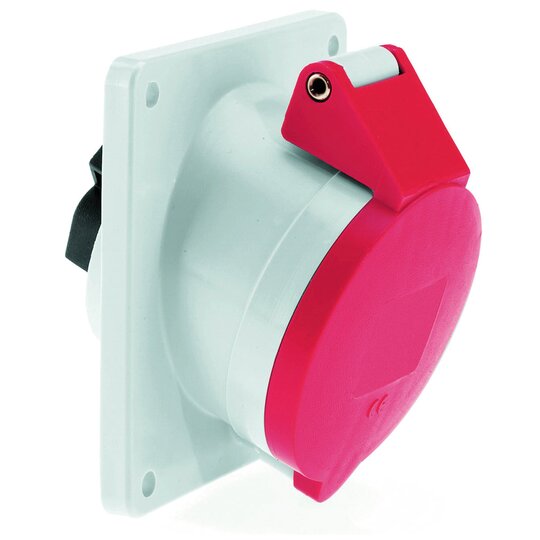

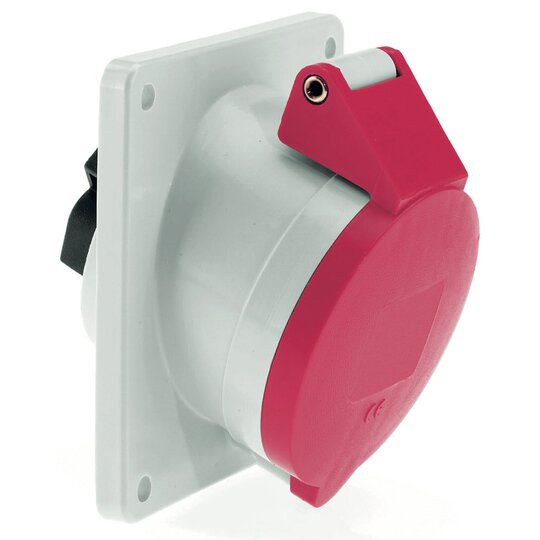

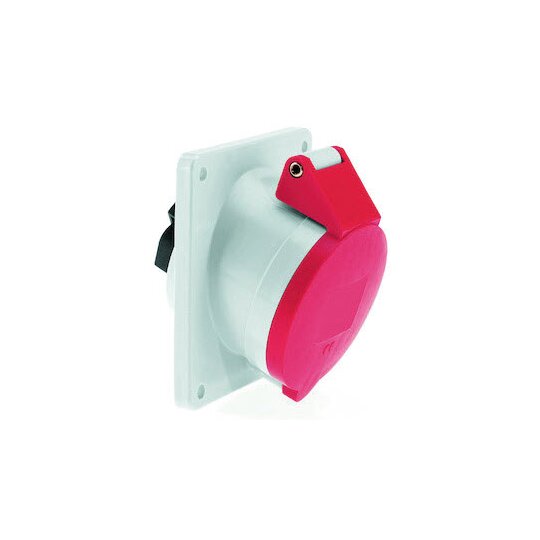

Anbausteckdose TE geneigt 16A 7p (6P+PE) 400V (400V~) 6h IP44 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 4,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: mit Schraubklemme Kabeleinführung: sonstige Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuse grau RAL 7035 Gerätehöhe: 100 mm, Gerätebreite: 92 mm, Gerätetiefe: 84 mm Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm Sonstige technische Eigenschaften: Die Neigung beträgt 20°en: Die Neigung beträgt 20°
