| IEC-Stromstärke |
125 A |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Polzahl |
3 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
blau |
| RAL-Nummer |
5015 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |
| Flanschmaß vertikal |
114 mm |
| Bohrlochabstand vertikal |
90 mm |
| Flanschmaß horizontal |
114 mm |
| Bohrlochabstand horizontal |
90 mm |

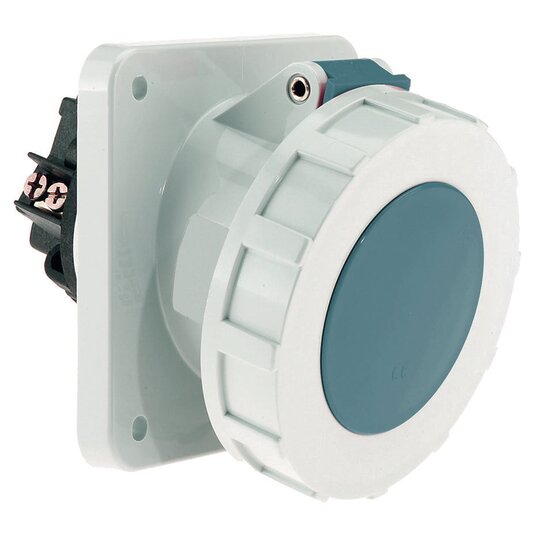

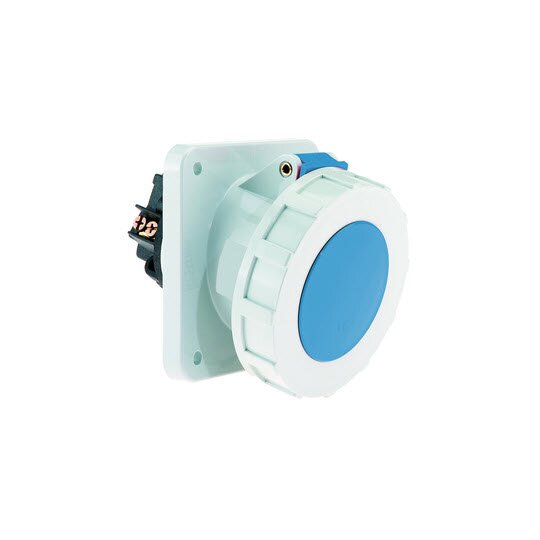

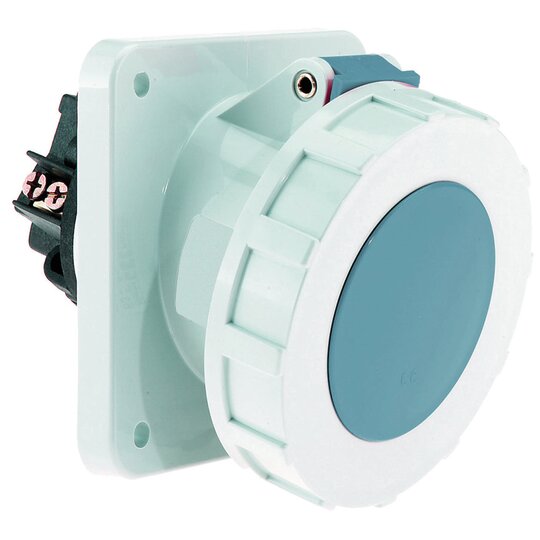

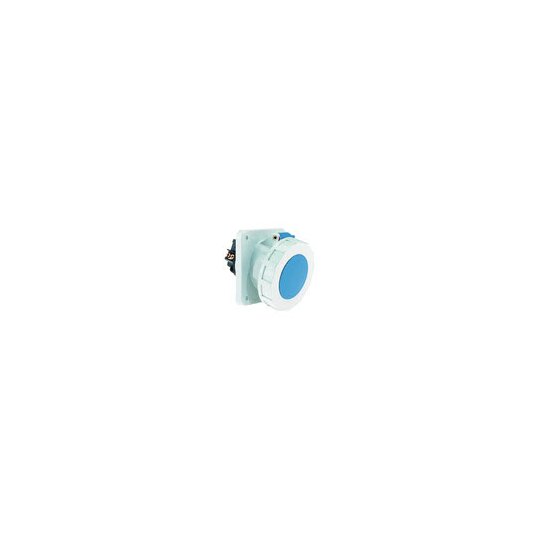

BALS-Art.-Nr: 12100 EAN: 4024941121002 Anbausteckdose TE geneigt 125A 3p (2P+PE) 230V (200 - 250V~) 6h IP67, Frequenz: 50/60Hz, Technische Kennfarbe: blau RAL 5015, Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt, Maximaler Leiterquerschnitt: 70 mm² (möglicherweise begrenzt durch eingesetzte Kabeleinführung), Gehäusematerial: Polyamid, Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt, Kabeleinführung: sonstige, Gerätefarbe: Klappdeckel blau RAL 5015, Gehäuse grau RAL 7035, Bajonettring grau RAL 7035, Gerätehöhe: 135 mm, Gerätebreite: 125 mm, Gerätetiefe: 172 mm, Flanschmaß vertikal: 114 mm, Flanschmaß horizontal: 114 mm, Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm, Phasenwender: FALSE, Militärausführung: FALSE, Sonstige technische Eigenschaften: Die Neigung beträgt 15°
