IEC-Stromstärke | 63 A |
Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
Polzahl | 4 |
Uhrzeit-Stellung | 7 h |
Kennfarbe | schwarz |
RAL-Nummer | 9005 |
Schutzart (IP) | IP44 |
Anschlusstechnik | Schraubklemme |
Steckrichtung | abgewinkelt |
Kabeleinführung | sonstige |
Werkstoff | Kunststoff |
Kontaktmaterial | CuZn |
Oberflächenbehandlung der Kontakte | vernickelt |
Militärausführung | false |

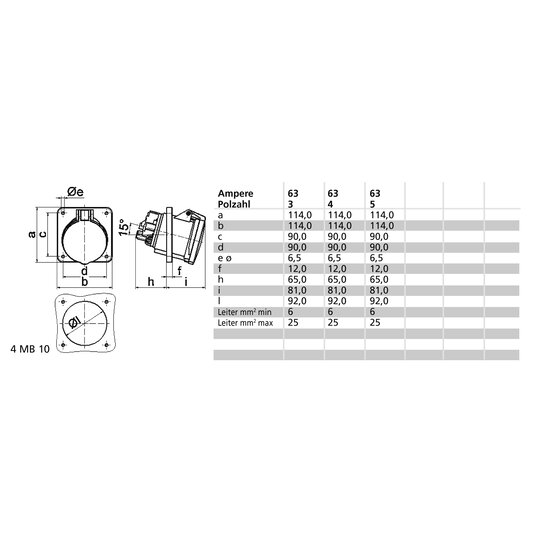

Flanschmaß vertikal | 114 mm |
Bohrlochabstand vertikal | 90 mm |
Flanschmaß horizontal | 114 mm |
Bohrlochabstand horizontal | 90 mm |

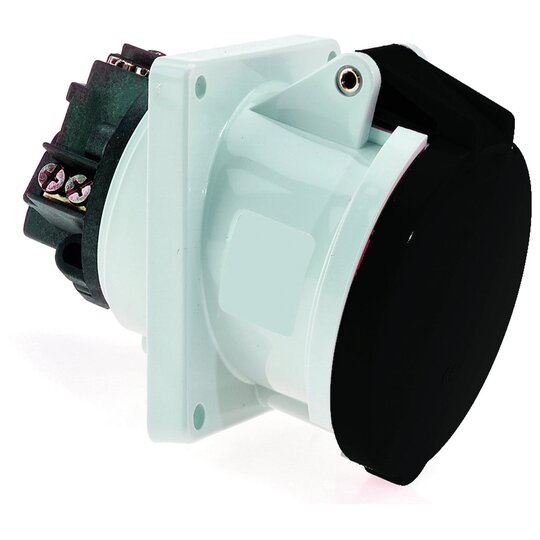

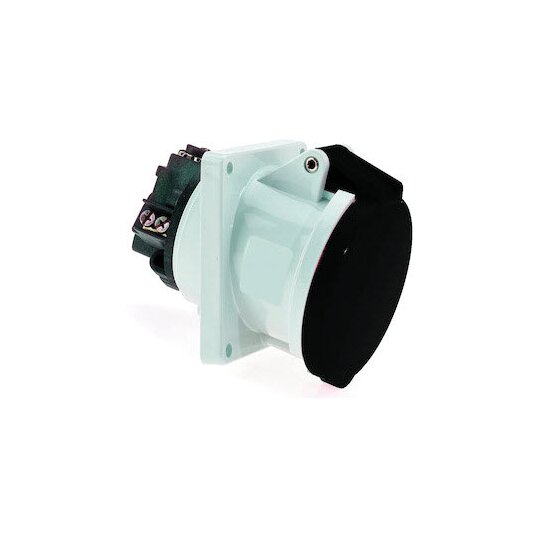

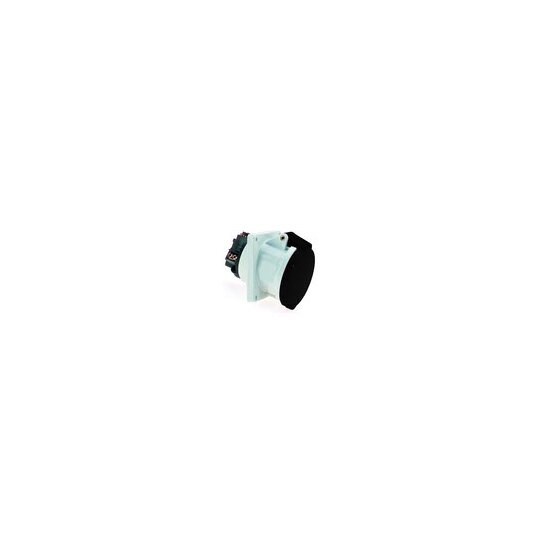

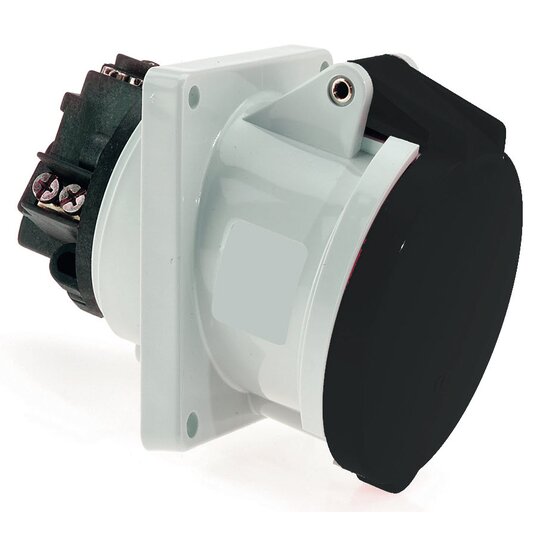

BALS-Art.-Nr: 1204 EAN: 4024941012041 Anbausteckdose geneigt 63A 4p (3P+PE) 500V (480 - 500V~) 7h IP44 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 25,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Kabeleinführung: sonstige Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse grau RAL 7035 Gerätehöhe: 119 mm, Gerätebreite: 114 mm, Gerätetiefe: 148 mm Flanschmaß vertikal: 114 mm, Flanschmaß horizontal: 114 mm Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm Phasenwender: nein Militärausführung: nein Sonstige technische Eigenschaften: Die Neigung beträgt 15°
