| IEC-Stromstärke |
63 A |
| Spannung nach EN 60309-2 |
>50 V grau |
| Polzahl |
5 |
| Uhrzeit-Stellung |
1 h |
| Kennfarbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

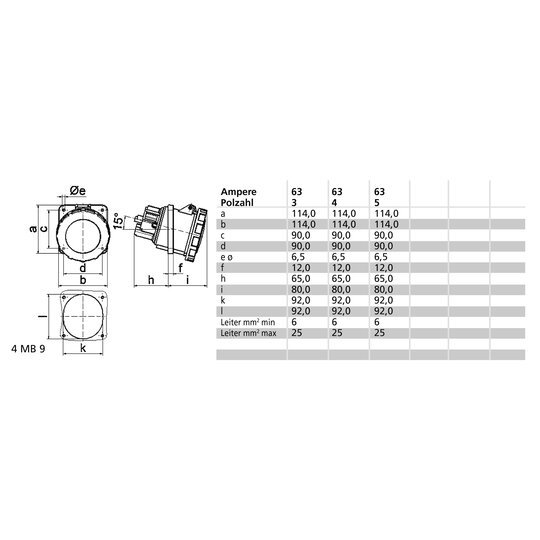

| Flanschmaß vertikal |
114 mm |
| Bohrlochabstand vertikal |
90 mm |
| Flanschmaß horizontal |
114 mm |
| Bohrlochabstand horizontal |
90 mm |

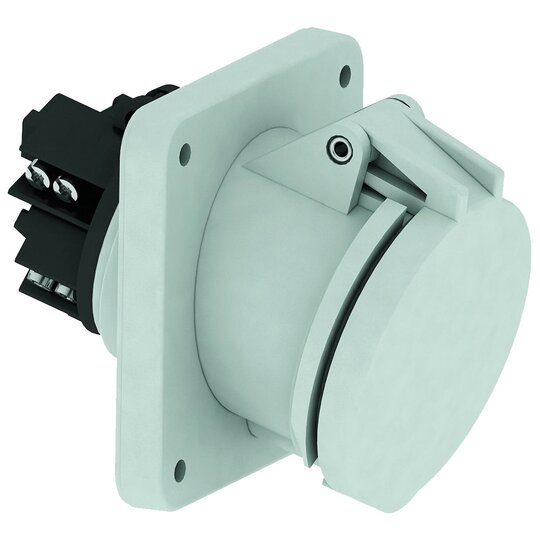

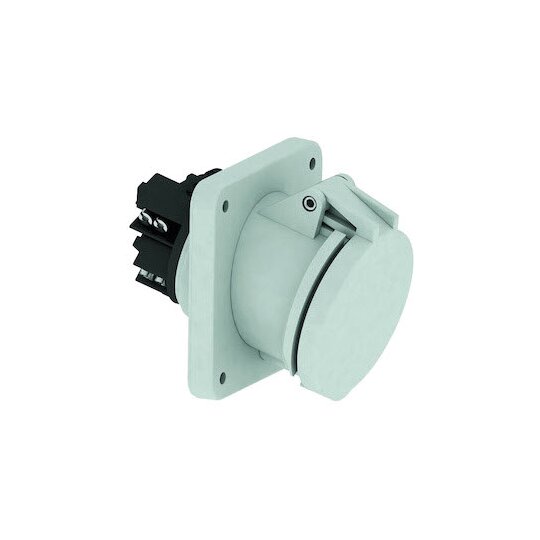

Anbausteckdose TE geneigt 63A 5p (3P+N+PE) >50V grau (> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.) 1h IP67 Technische Kennfarbe: grau RAL 7035 Kontaktträger/Kontakte: Die Kontakte sind Messing vernickelt, Der Kontaktträger ist aus hochwärmebeständigem Material Maximaler Leiterquerschnitt: 25,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Kabeleinführung: sonstige Gerätefarbe: Klappdeckel grau RAL 7035, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035 Gerätehöhe: 125 mm, Gerätebreite: 114 mm, Gerätetiefe: 147 mm Flanschmaß vertikal: 114 mm, Flanschmaß horizontal: 114 mm Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm Sonstige technische Eigenschaften: Die Neigung beträgt 15°itärausführung: FALSE, Sonstige technische Eigenschaften: Die Neigung beträgt 15°
