| Ausführung |
Aufputz |
| IEC-Stromstärke |
32 A |
| Polzahl |
3 |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| RAL-Nummer |
9005 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
schraublose Klemme |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Befestigungsart |
innenliegende Befestigung |
| Isolierter Einbau |
true |
| Militärausführung |
false |

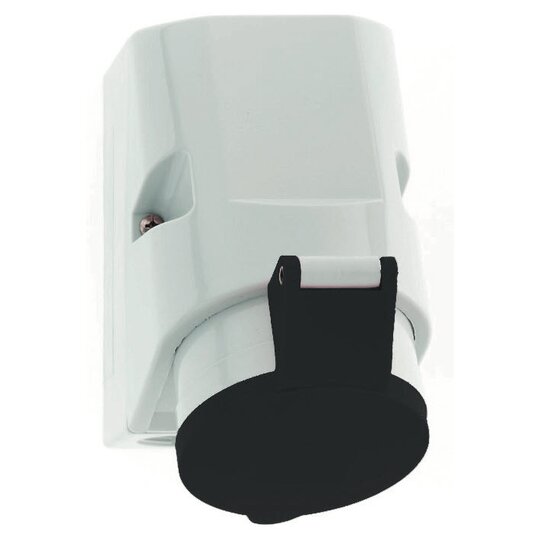

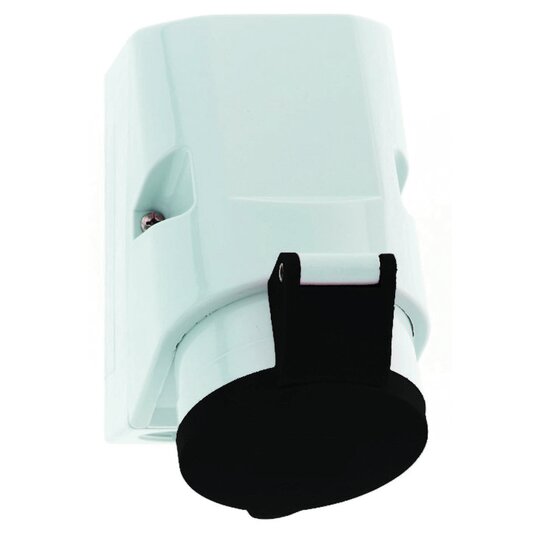

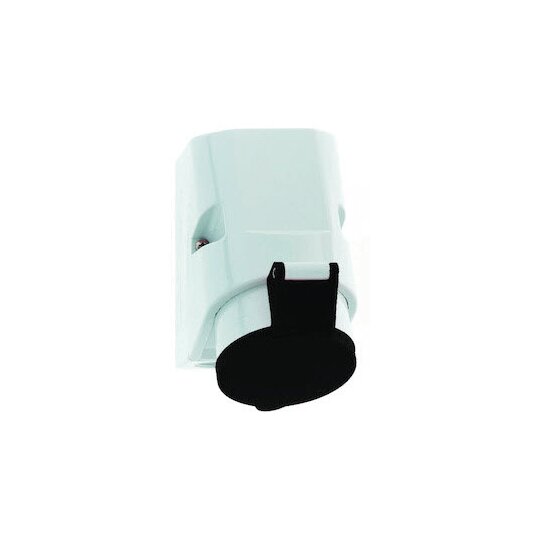

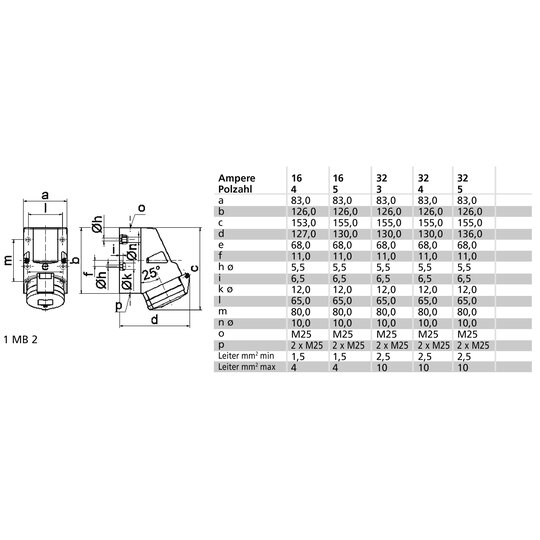

Wandsteckdose QUICK-CONNECT TE 32A 3p (2P+PE) 500V (480 - 500V~) 7h IP44 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Gehäusegröße: 126x83 mm (HxB) Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 10,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt Kabeleinführung: 1xM25 oben, 2xM25 unten Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Kragen grau RAL 7035 Gerätehöhe: 156 mm, Gerätebreite: 83 mm, Gerätetiefe: 130 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar, Im Gehäuseboden befinden sich 4 Befestigungsbohrungen zum Ausbrechenich 4 Befestigungsbohrungen zum Ausbrechen
