| Ausführung |
Aufputz |
| IEC-Stromstärke |
16 A |
| Polzahl |
3 |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| RAL-Nummer |
9005 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
schraublose Klemme |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Befestigungsart |
innenliegende Befestigung |
| Isolierter Einbau |
true |
| Militärausführung |
false |

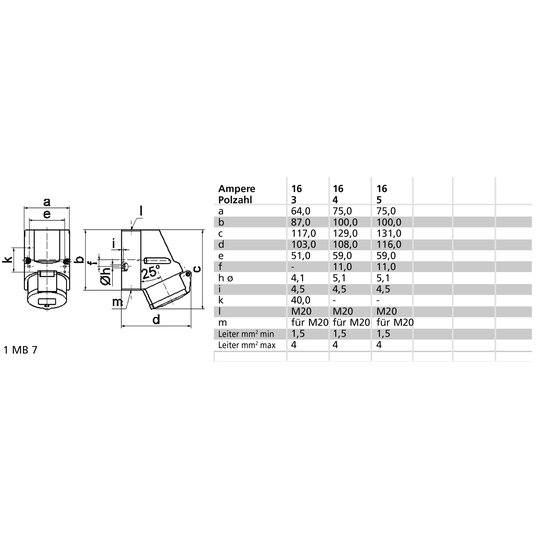

Wandsteckdose QUICK-CONNECT 16A 3p (2P+PE) 500V (480 - 500V~) 7h IP44 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Gehäusegröße: 87x64 mm (HxB) Kontaktträger/Kontakte: Die Kontakte sind Messing blank, Der Kontaktträger ist aus Polyamid Maximaler Leiterquerschnitt: 4,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt Kabeleinführung: 1xM20 oben Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Kragen schwarz RAL 9005 Gerätehöhe: 118 mm, Gerätebreite: 64 mm, Gerätetiefe: 104 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen, einmal unten und einmal rückwärtig verschlossen, Das Gehäuseunterteil ist um 180° drehbar
60003212_BA_Wd_Ad_16A_32A_QC_34.pdf
Montageanleitung
|
DB_11932_en_PL.pdf
Produktdatenblatt
|
DB_11932_en_GB.pdf
Produktdatenblatt
|
DB_11932_fr_FR.pdf
Produktdatenblatt
|
DB_11932_de.pdf
Produktdatenblatt
|
DB_11932_de_CH.pdf
Produktdatenblatt
|
001_Materialkonformitaet_14.pdf
RoHS-Erklärung
|
CE_Steckdosen_16A_110.pdf
DOC CE-Erklärung
|
|
|
Produktvideo
hochgeladen am 11.02.2025
|
