| Ausführung |
Aufputz |
| IEC-Stromstärke |
63 A |
| Polzahl |
5 |
| Spannung nach EN 60309-2 |
>50 V grau |
| Uhrzeit-Stellung |
1 h |
| Kennfarbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
Schraubklemme |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Befestigungsart |
innenliegende Befestigung |
| Isolierter Einbau |
true |
| Militärausführung |
false |

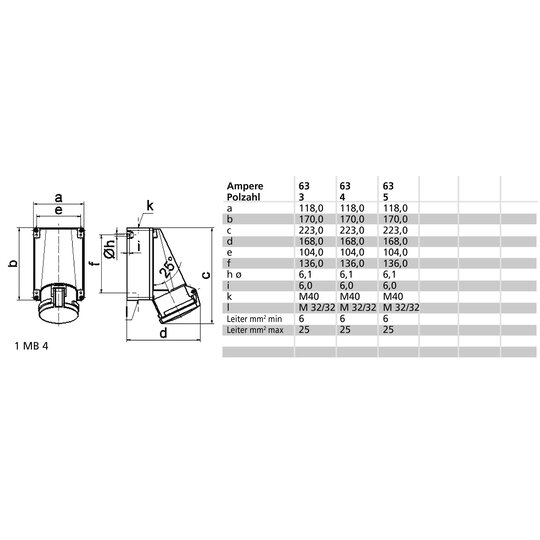

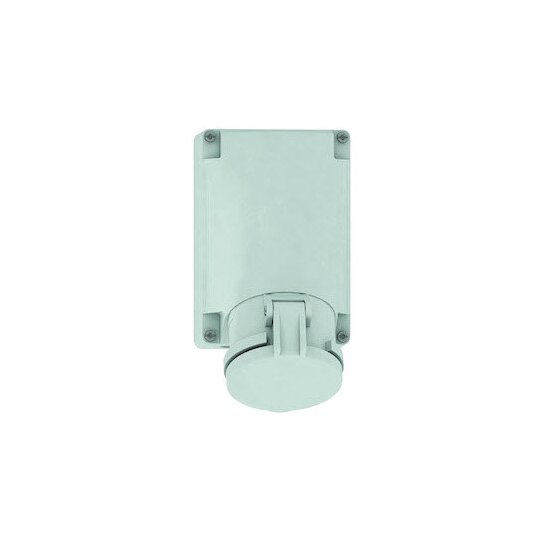

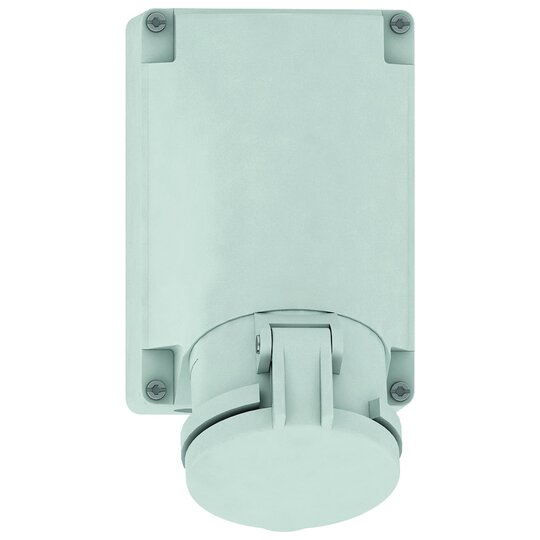

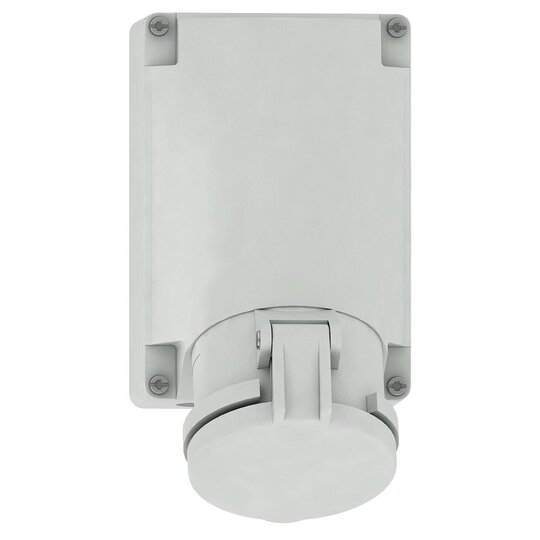

Wandsteckdose TE 63A 5p (3P+N+PE) >50V grau (> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.) 1h IP44 Technische Kennfarbe: grau RAL 7035 Gehäusegröße: 170x118 mm (HxB) Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 25,0 qmm Gehäusematerial: Polycarbonat Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Kabeleinführung: 1xM40 oben, 2xM32 unten Gerätefarbe: Klappdeckel grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035 Gerätehöhe: 226 mm, Gerätebreite: 118 mm, Gerätetiefe: 173 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbaren: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar
