| Ausführung |
Aufputz |
| IEC-Stromstärke |
16 A |
| Polzahl |
7 |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Befestigungsart |
innenliegende Befestigung |
| Isolierter Einbau |
true |
| Militärausführung |
false |

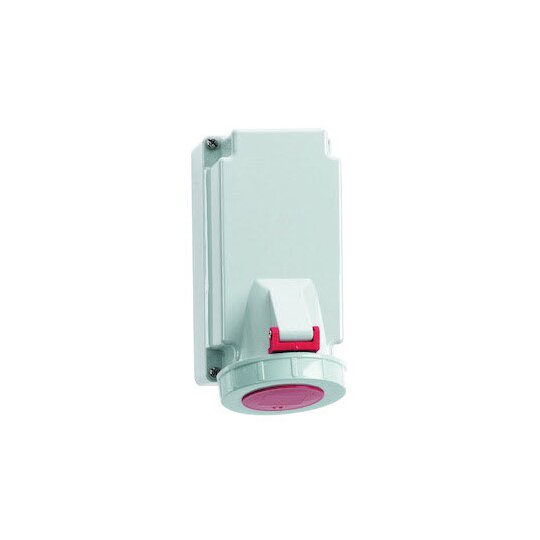

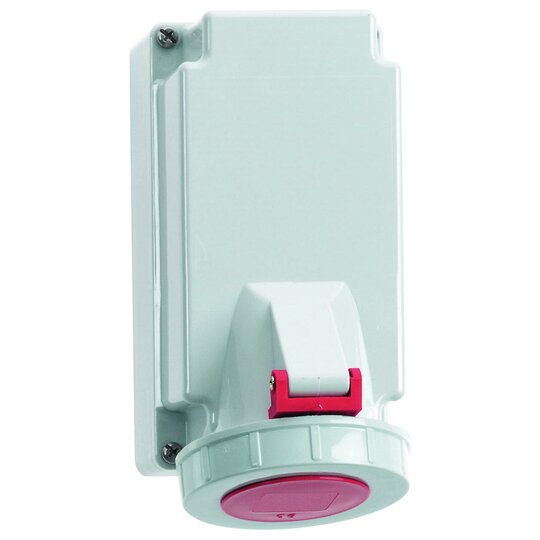

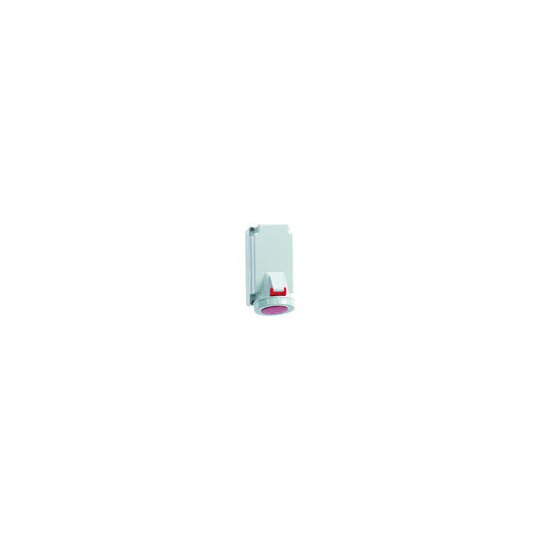

BALS-Art.-Nr: 11542 EAN: 4024941115421 Wandsteckdose TE 16A 7p (6P+PE) 400V (400V~) 6h IP67, Frequenz: 50/60Hz, Technische Kennfarbe: rot RAL 3000, Gehäusegröße: 170x90 mm (HxB), Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt, Maximaler Leiterquerschnitt: 4,0 qmm, Gehäusematerial: Polycarbonat, Anschlusstechnik: mit Schraubklemme, Kabeleinführung: 1xM20 oben, 1xM25/20 unten, Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuseunterteil grau RAL 7035, Bajonettring grau RAL 7035, Gehäuseoberteil grau RAL 7035, Gerätehöhe: 195 mm, Gerätebreite: 90 mm, Gerätetiefe: 123 mm, Phasenwender: FALSE, Militärausführung: FALSE, Befestigugnsart: innenliegende Befestigung, Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar
