| Ausführung |
Aufputz |
| IEC-Stromstärke |
32 A |
| Polzahl |
3 |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
blau |
| RAL-Nummer |
5015 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Befestigungsart |
innenliegende Befestigung |
| Isolierter Einbau |
true |
| Militärausführung |
false |

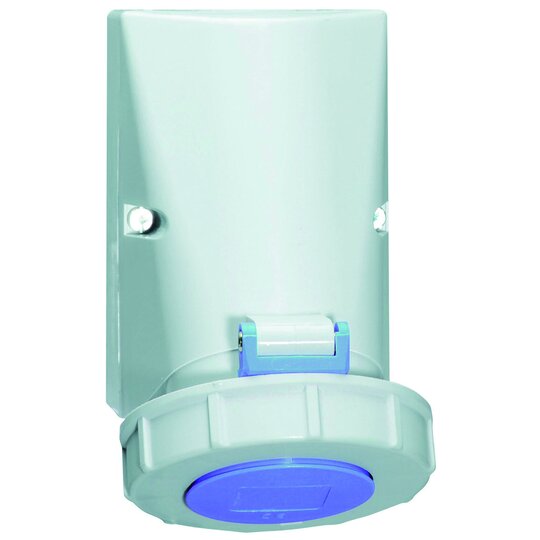

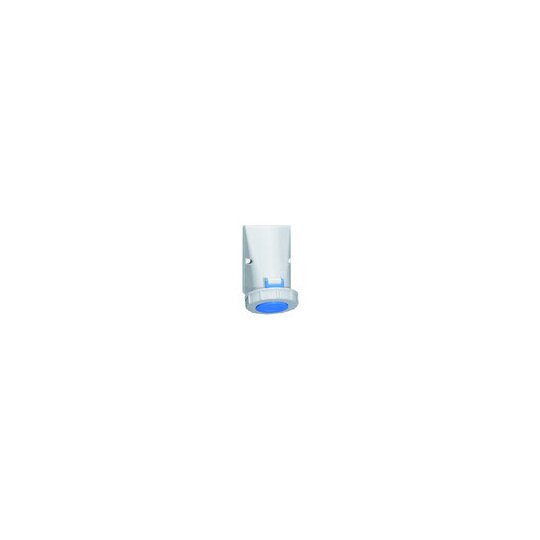

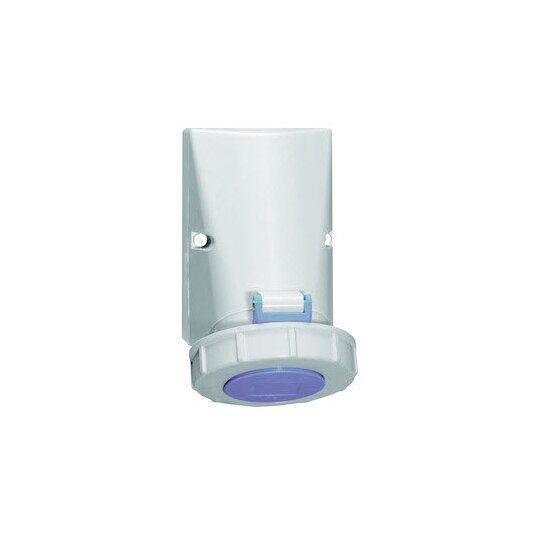

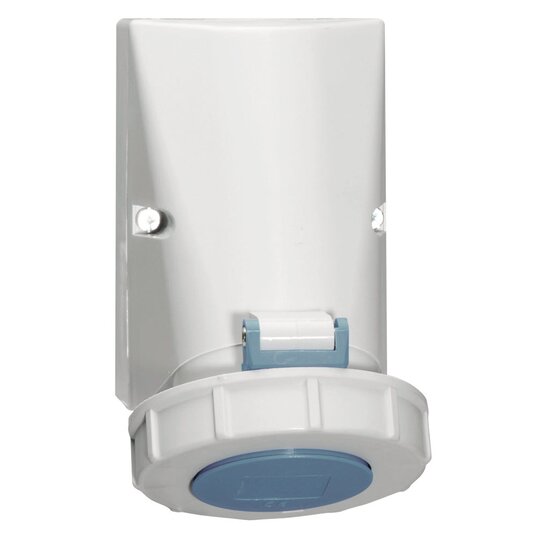

Wandsteckdose 32A 3p (2P+PE) 230V (200 - 250V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: blau RAL 5015 Gehäusegröße: 126x83 mm (HxB) Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank Maximaler Leiterquerschnitt: 10,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: mit Schraubklemme Kabeleinführung: 1xM25 oben, 2xM25 unten Gerätefarbe: Klappdeckel blau RAL 5015, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Bajonettring grau RAL 7035 Gerätehöhe: 161 mm, Gerätebreite: 94 mm, Gerätetiefe: 139 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar, Im Gehäuseboden befinden sich 4 Befestigungsbohrungen zum Ausbrechen
60003214_BA_WD_AD_16_32A _Schraub_145.pdf
Montageanleitung
|
DB_1145_de.pdf
Produktdatenblatt
|
DB_1145_de_CH.pdf
Produktdatenblatt
|
DB_1145_en_PL.pdf
Produktdatenblatt
|
DB_1145_en_GB.pdf
Produktdatenblatt
|
DB_1145_fr_FR.pdf
Produktdatenblatt
|
001_Materialkonformitaet_1593.pdf
RoHS-Erklärung
|
CE_Steckdosen_32A_281.pdf
DOC CE-Erklärung
|
|
|
|
|
