| Ausführung |
Aufputz |
| IEC-Stromstärke |
16 A |
| Polzahl |
4 |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
Schraubklemme |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Befestigungsart |
innenliegende Befestigung |
| Isolierter Einbau |
true |
| Militärausführung |
false |

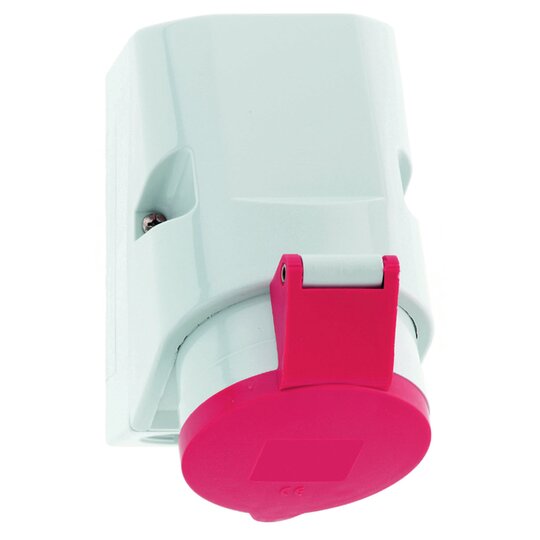

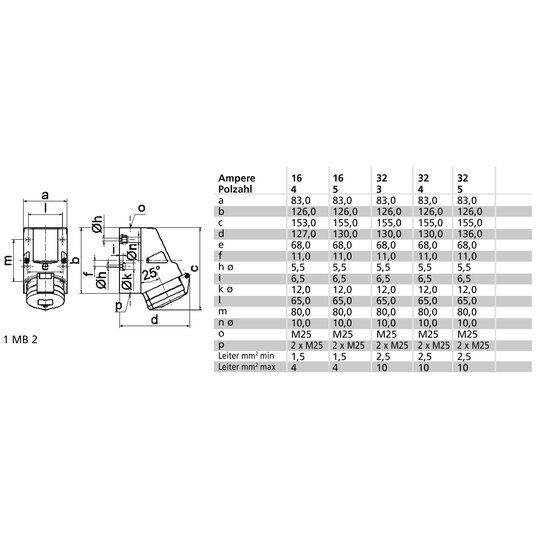

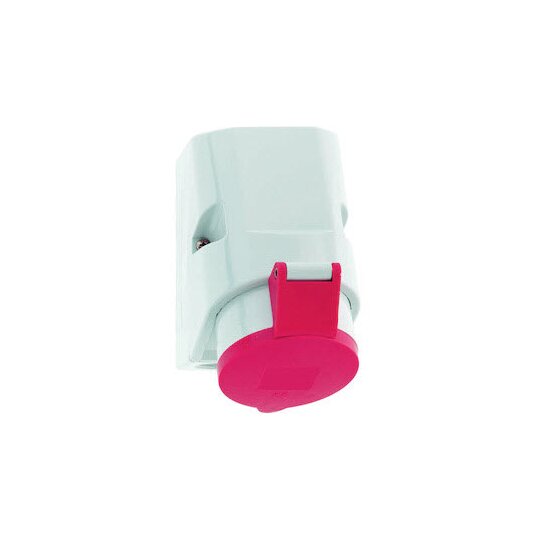

Wandsteckdose 16A 4p (3P+PE) 400V (380 - 415V~) 6h IP44 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Gehäusegröße: 126x83 mm (HxB) Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank Maximaler Leiterquerschnitt: 4,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: mit Schraubklemme Kabeleinführung: 1xM25 oben, 2xM25 unten Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Kragen grau RAL 7035 Gerätehöhe: 153 mm, Gerätebreite: 83 mm, Gerätetiefe: 127 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar, Im Gehäuseboden befinden sich 4 Befestigungsbohrungen zum Ausbrechen
60003214_BA_WD_AD_16_32A _Schraub_288.pdf
Montageanleitung
|
DB_11344_de.pdf
Produktdatenblatt
|
DB_11344_en_PL.pdf
Produktdatenblatt
|
DB_11344_en_GB.pdf
Produktdatenblatt
|
DB_11344_de_CH.pdf
Produktdatenblatt
|
DB_11344_fr_FR.pdf
Produktdatenblatt
|
001_Materialkonformitaet_2086.pdf
RoHS-Erklärung
|
CE_Steckdosen_16A_532.pdf
DOC CE-Erklärung
|
|
|
|
|
