| Ausführung |
Aufputz |
| IEC-Stromstärke |
63 A |
| Polzahl |
5 |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| RAL-Nummer |
9005 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Befestigungsart |
innenliegende Befestigung |
| Isolierter Einbau |
true |
| Militärausführung |
false |

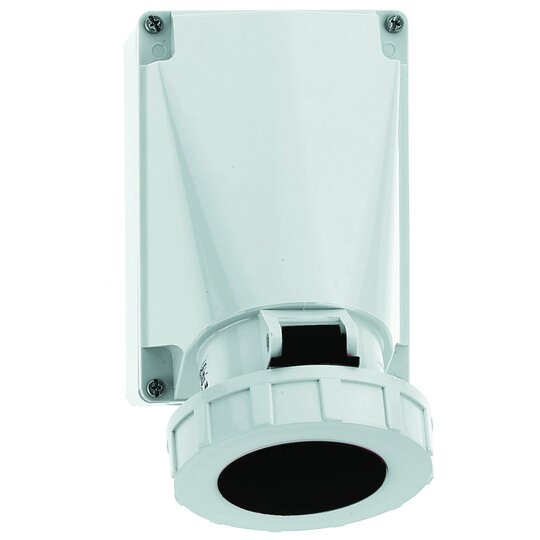

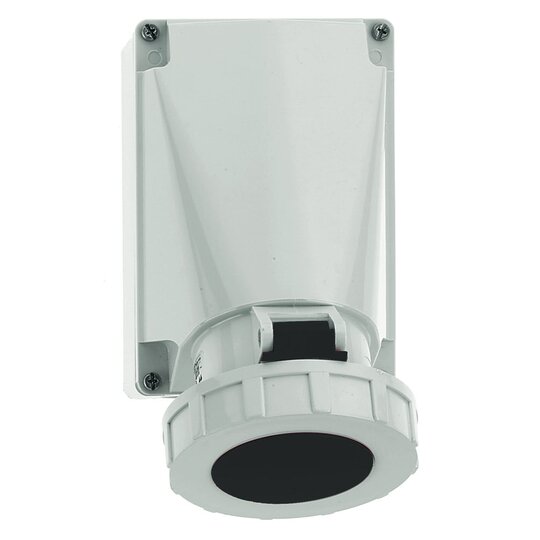

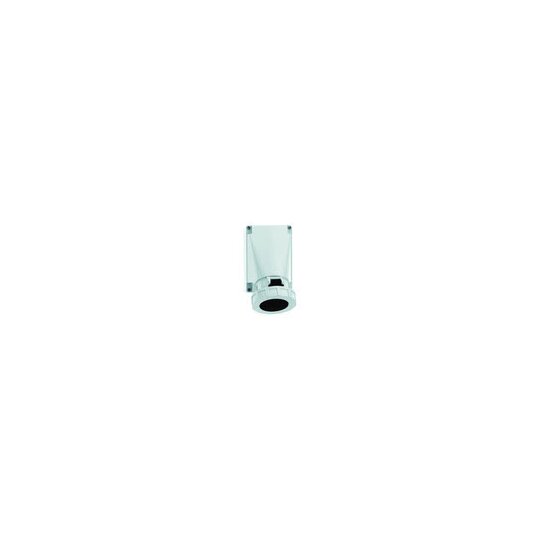

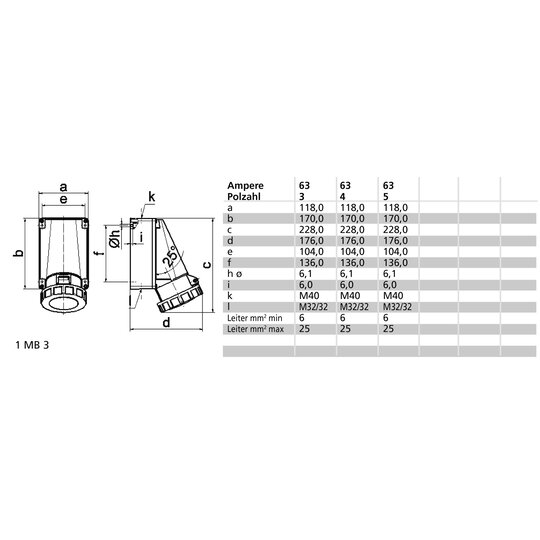

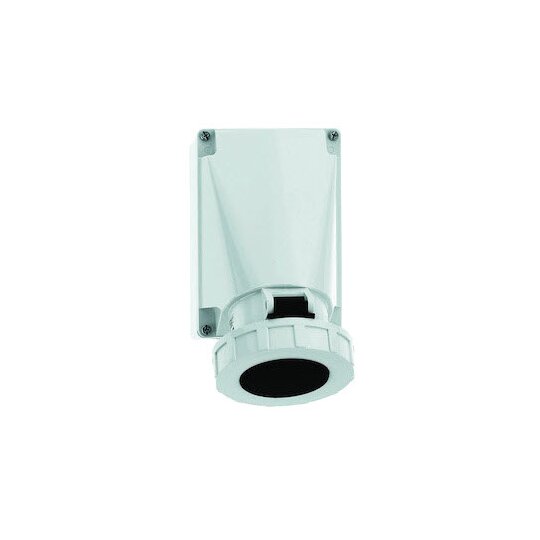

Wandsteckdose 63A 5p (3P+N+PE) 500V (277/480 - 288/500V~) 7h IP67 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Gehäusegröße: 170x118 mm (HxB) Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 25,0 qmm Gehäusematerial: Polycarbonat Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Kabeleinführung: 1xM40 oben, 2xM32 unten Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Bajonettring grau RAL 7035 Gerätehöhe: 228 mm, Gerätebreite: 118 mm, Gerätetiefe: 176 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar
