| Ausführung |
Aufputz |
| IEC-Stromstärke |
125 A |
| Polzahl |
5 |
| Spannung nach EN 60309-2 |
sonstige |
| Uhrzeit-Stellung |
1 h |
| Kennfarbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Befestigungsart |
innenliegende Befestigung |
| Isolierter Einbau |
true |
| Militärausführung |
false |

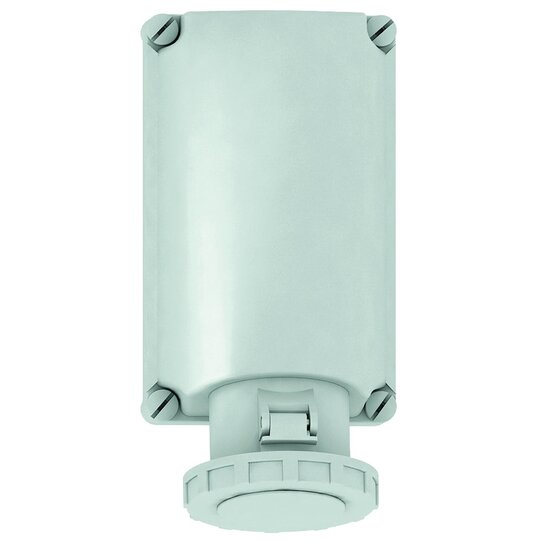

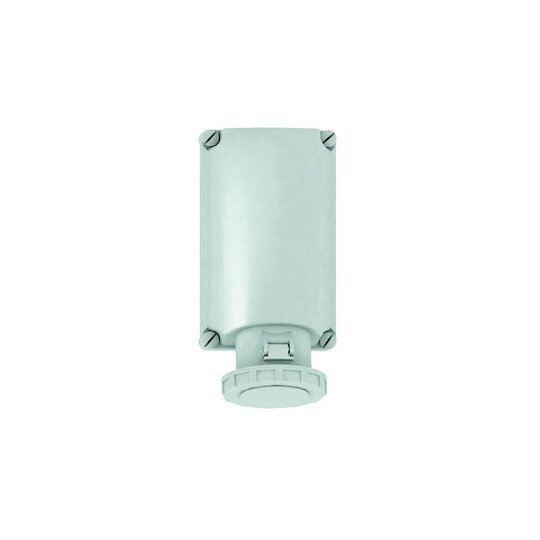

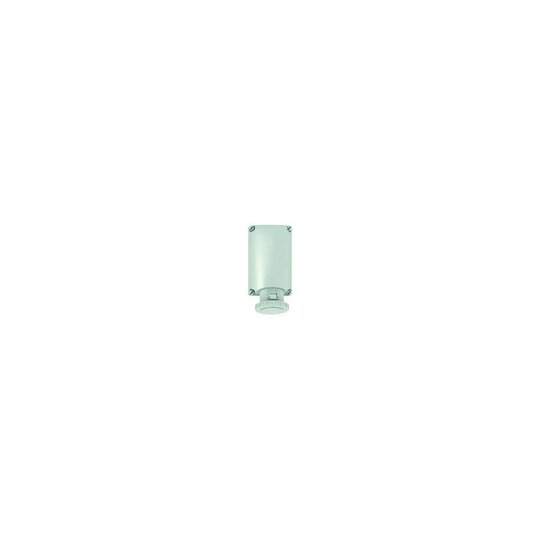

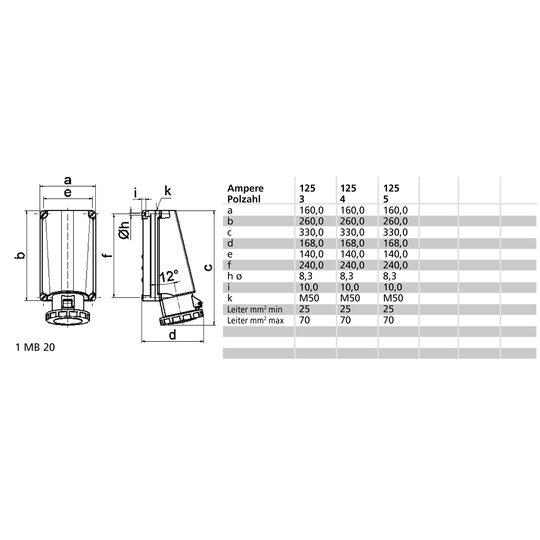

Wandsteckdose TE 125A 5p (3P+N+PE) >50V AC (> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.) 1h IP67 Technische Kennfarbe: grau RAL 7035 Gehäusegröße: 260x160 mm (HxB) Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 70 mm² (möglicherweise begrenzt durch eingesetzte Kabeleinführung) Gehäusematerial: Polycarbonat Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Kabeleinführung: 1xM50 von oben Gerätefarbe: Klappdeckel grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Gehäuseschrauben grau RAL 7035, Bajonettring grau RAL 7035 Gerätehöhe: 332 mm, Gerätebreite: 160 mm, Gerätetiefe: 168 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen
