Ausführung des elektrischen Anschlusses | Steckanschluss |
Werkstoff des Gehäuses | Kunststoff |
Gehäusebauform | quaderförmig |
Breite des Sensors | 64 mm |
Höhe des Sensors | 21 mm |
Länge des Sensors | 22 mm |
Schutzart (IP) | IP67 |

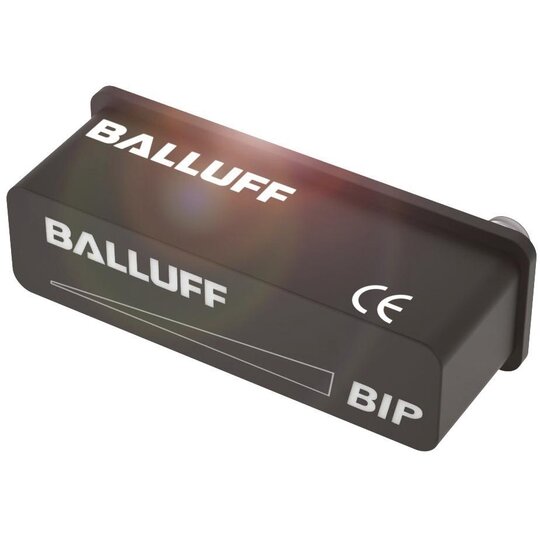

Die induktiven Positionsmesssysteme BIP überzeugen auch bei engen Einbaubedingungen: Perfekt integrierbar, messen sie die Position metallischer Objekte mit höchster Präzision berührungslos und damit auch verschleißfrei. Dabei erfassen sie lineare Messwege sicher über ein einfaches Target. Ein einfaches Bauelement der Maschine, wie z. B. die Rotationsscheibe, kann bereits als Target fungieren. Die Messwerte werden je nach Ausführung über IO-Link oder als analoges Ausgangssignal ausgegeben.Haupteinsatzgebiet der Sensoren ist die Überwachung von Antriebsspindeln und Spannvorrichtungen. Hier sorgen die induktiven Positionsmesssysteme für einen fehlerfreien Spannvorgang. Darüber hinaus lässt sich das Positioniersystem im Maschinenbau bei vielen weiteren Anwendungen mit linearen Bewegungen einsetzen, z. B. um die Stanztiefe, Greiferpositionen, Walzenstellungen, Ventilstellungen etc. zu erfassen. Die hohe Wiederholgenauigkeit sorgt dabei für eine optimale Prozessqualität. Abmessung = 64 x 21 x 22 mm, Bauform = quaderförmig, Anschluss = Steckverbinder, M8x1-Stecker, 4-polig, Gehäusematerial = PBT, Messbereich = 0...48 mm, Analogausgang = Analog, Spannung 0...10 V Analog, current 4...20 mA, Ausgangscharakteristik = einstellbar, Wiederholgenauigkeit nach BWN = ±80 µm, Linearitätsabweichung max. = ±400 µm, Betriebsspannung Ub = 16...30 VDC, Umgebungstemperatur = -25...85 °C, Schutzart = IP67, Zulassung/Konformität = CE, UKCA, cURus, WEEE
