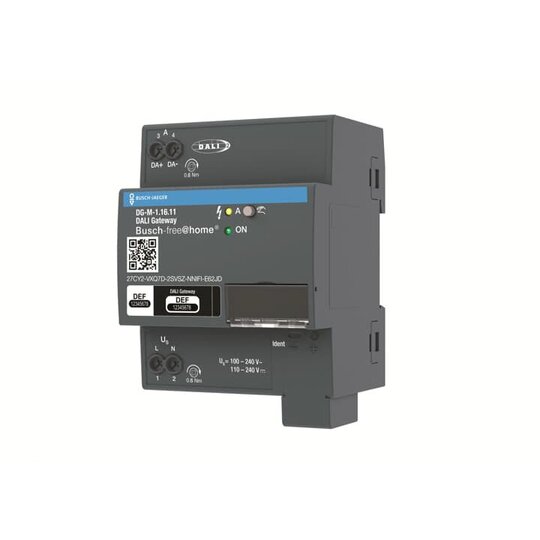

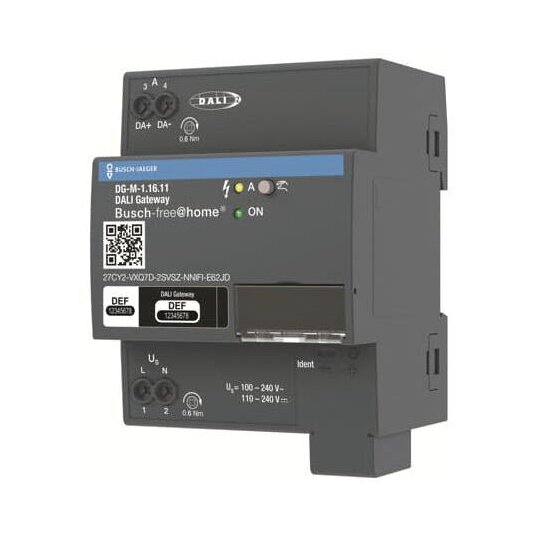

BJ DG-M-1.16.11 Dali Gateway f.Busch-free@home

Ihr Nettopreis
Art.-Nr.
3028340
EAN
4016779067416
Hersteller-Nr.
2CDG510012R0021
DEHA.-Nr.
6133175
eClass.-Nr.
27143136
Zolltarif-Nr.
85176200
Bussystem KNX false
Bussystem KNX-Funk true
Bussystem Funkbus false
Bussystem LON true
Bussystem Powernet true
Andere Bussysteme free@home
Funk bidirektional false
Ausführung Schnittstelle Beleuchtungssystem/DALI
Montageart REG
Breite in Teilungseinheiten 4
Demontageschutz false
Mit LED-Anzeige true
Updatefähig true
Providerabhängig false
Visualisierung false
Web-Server false
Funk-Schnittstelle false
IR-Schnittstelle false
Schutzart (IP) IP20

Zur Ansteuerung von DALI Betriebsgeräten mit DALI Schnittstelle Typ 0 und 1 nach DIN EN 62 386 ed1/ed2 über free@home. Integrierte DALI Spannungsversorgung. DALI Single-Master Controller nach DIN EN 62 386 Teil 101ed2 und Teil 103ed1. 1 DALI Ausgang für 16 DALI Teilnehmer Typ 0/1, beliebig kombinierbar. Ansteuerung von 16 Einzel DALI Teilnehmern. Manuelles Schalten aller DALI Teilnehmer (Test DALI Ausgang und DALI Adressierung). Die Ansteuerung kann pro DALI Teilnehmer, oder über free@home Gruppen und Szenen erfolgen. Treppenlicht-, Sperren- und Zwangsführungsfunktion stehen zur Verfügung. Für den Single-Master-Betrieb. Die Inbetriebnahme wird ausschließlich über die free@home Benutzeroberfläche durchgeführt. Die DALI Adressierung erfolgt automatisch.Anzahl Ausgänge: 1Hilfsspannung AC/DC: 110 ... 230 V ACMontageart: DIN-SchieneSchutzart: IP20Unterstützte Bussysteme: DALI, FreeHomeTpBreite in Teilungseinheiten: 4

https://search.abb.com/library/Download.aspx?DocumentID=2CDG941221P0001

Gebrauchsanleitung

Download (Stand: 05.01.2025)

https://search.abb.com/library/Download.aspx?DocumentID=2CDK507177D2701

DOC CE-Erklärung

Download (Stand: 05.01.2025)

Anschlussbild

Download (Stand: 05.01.2025)

Deeplink Produktseite

Download (Stand: 05.01.2025)

Maßzeichnung

Download (Stand: 05.01.2025)

Montageanleitung

Download (Stand: 05.01.2025)

Produktdatenblatt

Download (Stand: 05.01.2025)

REACH-Erklärung

Download (Stand: 05.01.2025)

RoHS-Erklärung

Download (Stand: 05.01.2025)
