| Art der Spannungsversorgung |
230 V AC |
| Anschluss |
drei-/vieradrig |
| Mit Empfänger |
false |
| Messbereich |
5 - 30 €C |
| Sensor extern |
false |
| Thermische Rückkopplung |
parallel |
| Regelcharakteristik |
P |
| Heizen |
true |
| Anzahl der Ausgänge Heizung |
2 |
| Geeignet für Kühlen |
false |
| Anzahl der Ausgänge Kühlung |
0 |
| Differenzwert |
0.5 - 0.5 K |
| Differenz verstellbar |
false |
| Temperatur ablesbar |
false |
| Ausführung Aufnehmer/Fühler |
Bimetall |
| Montageart |
Unterputz |
| Bedienung |
Dreh |
| Verdeckte Bedienung |
false |
| Kontaktausführung |
Öffner (NC) |
| Max. Spannung der Kontakte |
230 V |
| Max. Kontaktbelastung |
10 A |
| Schutzart (IP) |
IP30 |
| Schutzart (NEMA) |
sonstige |
| Explosionsgeschützt |
false |
| Farbe |
weiß |
| RAL-Nummer |
9010 |
| Höhe |
85 mm |
| Breite |
81 mm |
| Tiefe |
41,8 mm |
| Klasse des Temperaturreglers |
I |

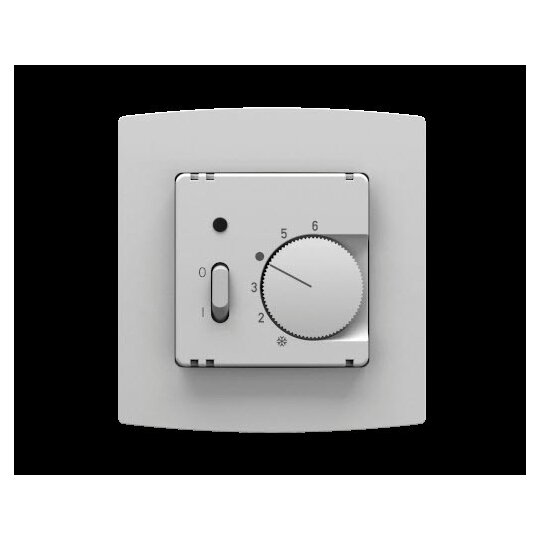

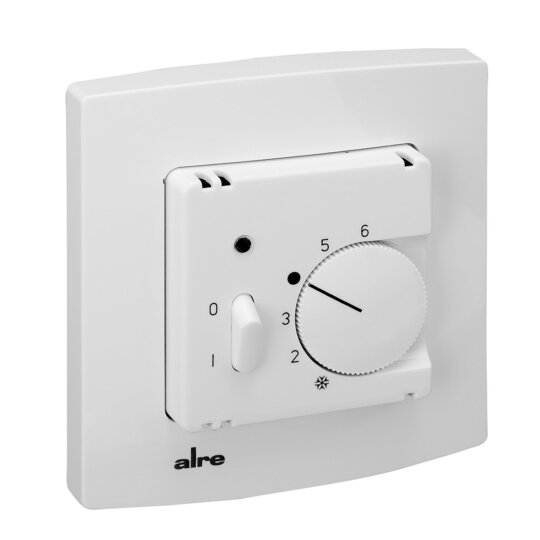

Elektromechanischer Unterputz-Raumtemperaturregler zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. Passt optisch perfekt ohne Zwischenrahmen in viele Schalterprogramme. Geeignet für alle Heizungsarten. Mit dem Schalter kann eine Zusatzheizung geschaltet werden. Mit einer roten Lampe wird die zugeschaltete Zusatzheizung angezeigt. Der Gesamtstrom (Heizen + Zusatzheizung) darf 10 (4) A nicht überschreiten. Die Gesamtleistung (Heizen + Zusatzheizung) darf 2300 W nicht überschreiten. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden. Einfacher elektrischer Anschluss ohne Schrauben. Neue Klemmen für eine einfache und schnelle Installation. Vereinfachte Verdrahtung durch Farbcodierung der Klemmen. Zeitersparnis durch Baukastenprinzip: Praktische Reihenfolge der Montage von Regler, Rahmen und Abdeckung. Geringes Einbauvolumen für eine komfortable und schnelle Montage in der Unterputzdose. Temperaturregelung bereits ohne Abdeckung möglich. Geschlossene Bauform. Optimale Schraubenaufnahme.asse: II, nach entsprechender MontageThermische Rückführung: JaUmgebungstemperatur: 0°C...30°CZusammenstellung: Komplettgerät mit alre-Rahmen und DeckelsetArtikelnummer: UA090015Typ: RTBSU-401.052#21Fabrikat: ALRE-IT Regeltechnik GmbH
