| Art der Spannungsversorgung |
230 V AC |
| Anschluss |
sonstige |
| Mit Empfänger |
false |
| Messbereich |
5 - 30 €C |
| Sensor extern |
false |
| Thermische Rückkopplung |
parallel |
| Regelcharakteristik |
P |
| Heizen |
true |
| Anzahl der Ausgänge Heizung |
1 |
| Geeignet für Kühlen |
true |
| Anzahl der Ausgänge Kühlung |
1 |
| Differenzwert |
0.5 - 0.5 K |
| Differenz verstellbar |
false |
| Temperatur ablesbar |
false |
| Ausführung Aufnehmer/Fühler |
Bimetall |
| Montageart |
Aufputz |
| Bedienung |
Dreh |
| Kontaktausführung |
Wechsler (NO/NC) |
| Max. Spannung der Kontakte |
230 V |
| Max. Kontaktbelastung |
6 A |
| Schutzart (IP) |
IP30 |
| Schutzart (NEMA) |
sonstige |
| Explosionsgeschützt |
false |
| Farbe |
weiß |
| RAL-Nummer |
9010 |
| Höhe |
110,7 mm |
| Breite |
110 mm |
| Tiefe |
26 mm |
| Klasse des Temperaturreglers |
I |

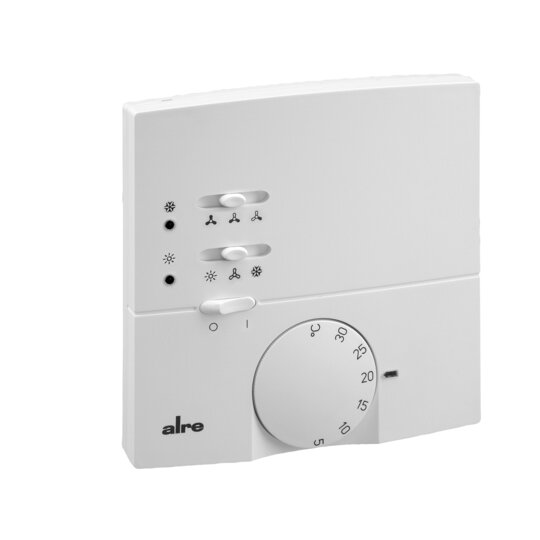

Klimaregler äHeizen/Kühlenô mit Lüfterausgang und Heiz-/Kühlumschalter zur Ansteuerung von Fancoil-Geräten oder Teilklimaanlagen im 4-Rohrsystem für Hotel-, Wohn- und Geschäftsräume. Der KTBSB-113.500 verfügt über 3 Schalter mit denen der Regler in Betrieb genommen, die Funktion äHeizenô, äKühlenô oder äLüftenô und die Lüfterstufe gewählt werden. Der Betrieb des Reglers sowie die aktive Kühlung oder Heizung werden durch Lampen angezeigt. Der Einstellbereich kann mechanisch unter dem Knopf mit den Einstellfahnen begrenzt werden. Aufputz-/Wandmontage oder mittels Adapterplatte auf UP-Dose. 50 HzElektrischer Anschluss: SchraubklemmenEnergieeffizienzklasse: IFarbe: reinweißFarbe RAL Nummer (ähnlich): 9010Material Gehäuse: Kunststoff ABSSchaltspannung: 230 VAC, 50 HzSchaltstrom: 6 (3) AMontage / Befestigung: AufputzRegelbereich: 5°C...30°CSchaltdifferenz: ca. 0,5 KSchaltkontakt: WechslerSchaltleistung: 1380 WSchutzart: IP30Schutzklasse: II, nach entsprechender MontageThermische Rückführung: JaArtikelnummer: MA200000Typ: KTBSB-113.500Fabrikat: ALRE-IT Regeltechnik GmbH
