| Geeignet als Wächter |
true |
| Mediumtemperatur |
-15 - 80 €C |
| Anschluss |
Schlauchstutzen |
| Anfangswert Messbereich Druck |
100 Pa |
| Endwert Messbereich Druck |
1000 Pa |
| Anzahl der Hilfskontakte als Wechsler |
1 |
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Elektronische Ausführung |
false |
| Explosionsgeschützt |
false |
| Schutzart (IP) |
IP54 |

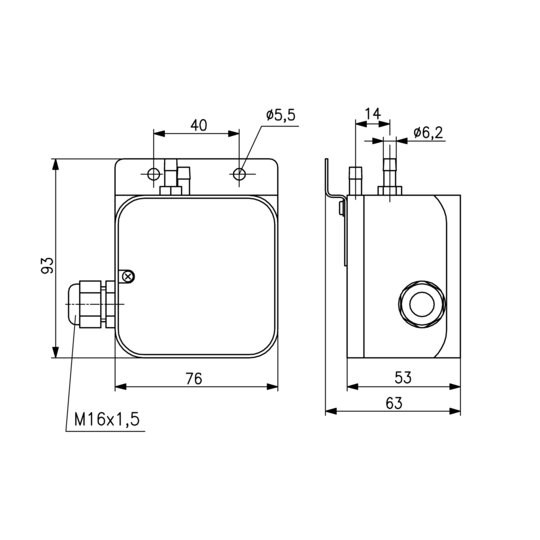

| Höhe |
76 mm |
| Breite |
93 mm |
| Tiefe |
63 mm |

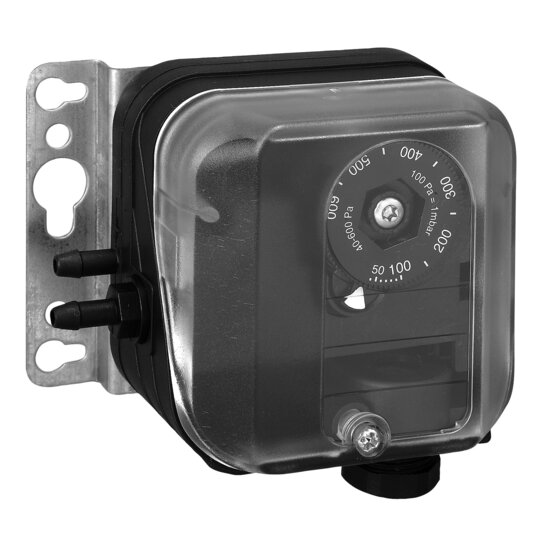

alreDifferenzdruckschalter JDLJDL-115, Differenzdruckschalter, 100à1000Pa, InneneinstellungDifferenzdruckschalter zur Überwachung von Überdruck, Differenz- oder Unterdruck von Luft und unbrennbaren, nicht aggressiven Gasen. Einsetzbar als Abzug- oder Ventilatorüberwachung oder Strömungswächter zur Sicherung elektrischer Heizregister, als Filterüberwachung, Luftdruckmangelsicherung oder Grenzwertregler. Hinweis: Wenn der Differenzdruckschalter einmal eine Spannung >, 24 V und einen Strom >, 0,1 A geschaltet hat, ist die Goldschicht an den Kontakten weggebrannt. Danach kann der Differenzdruckschalter nur noch mit dieser oder einer höheren Leistung betrieben werden. Hinweis: Das Schlauchset JZ-06 / 1 gehört nicht zum Lieferumfang und muss separat bestellt werden.Lieferung mit angebautem Montagebügel JZ-10.Betriebsspannung: keineDruckanschluss: 6,2mmElektrischer Anschluss: SchraubklemmenFarbe: schwarzMaterial Gehäuse: Kunststoffmax.Druck: 30000PaSchaltspannung: 230 VAC , 50 Hz / 24 VDCSchaltstrom: 5 (1) AAC, 1 (0,2) ADCMediumtemperatur: -15°C...80°CMontage / Befestigung: WandmontageRegelbereich Druck: 100Pa...1000PaSchaltdifferenz: ca. 20à40 PaSchaltkontakt: WechslerSchaltkontakt potentialfrei: JaSchaltleistung: 1150 WAC, 24 WDCSchutzart: IP54Schutzklasse: II, nach entsprechender MontageUmgebungstemperatur: -15°C...80°CArtikelnummer: H5309136Typ: JDL-115Fabrikat: ALRE-IT Regeltechnik GmbH
637885479011781948.PDF
Montageanleitung
|
637915779135661714.PDF
Gebrauchsanleitung
|
638362509434455866.PDF
RoHS-Erklärung
|
|
|
|
|
