| Einsatzort |
Tauchrohr/-kanal |
| Mit Befestigungsmaterial |
false |
| Geeignet für Luft |
true |
| Geeignet für Flüssigkeiten |
true |
| Geeignet für Gase |
true |
| Mit Gehäuse |
true |
| Deckelbefestigung |
geschraubt |
| Sensorelement innerhalb des Gehäuses |
false |
| Sensorelement außerhalb des Gehäuses |
true |
| Festes Kabel am Sensor |
false |

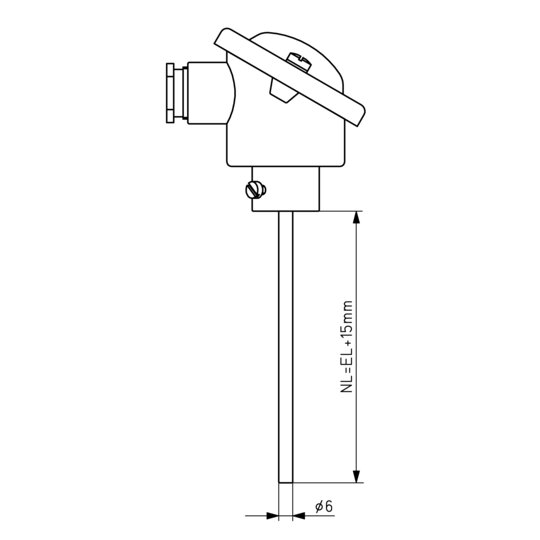

| Einstecklänge |
115 mm |
| Durchmesser Sensorelement |
6 mm |
| Aktive Temperaturmessung |
false |
| Passive Temperaturmessung |
true |
| Temperaturmessbereich |
-30 - 150 €C |
| Art der Spannungsversorgung |
ohne |
| Max. Umgebungsfeuchtigkeit (nicht kondensierend) |
95 % |
| Umgebungstemperatur |
-30 - 100 €C |
| Explosionsgeschützt |
false |
| Schutzart (IP) |
IP43 |
| Höhe Gehäuse |
176 mm |
| Gehäusebreite |
82 mm |
| Gehäusetiefe |
70 mm |

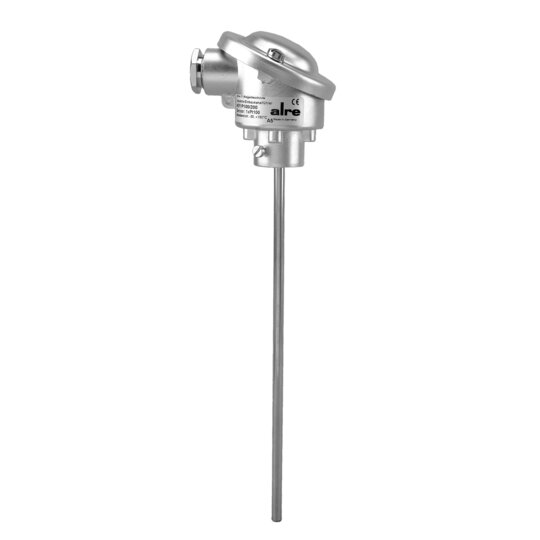

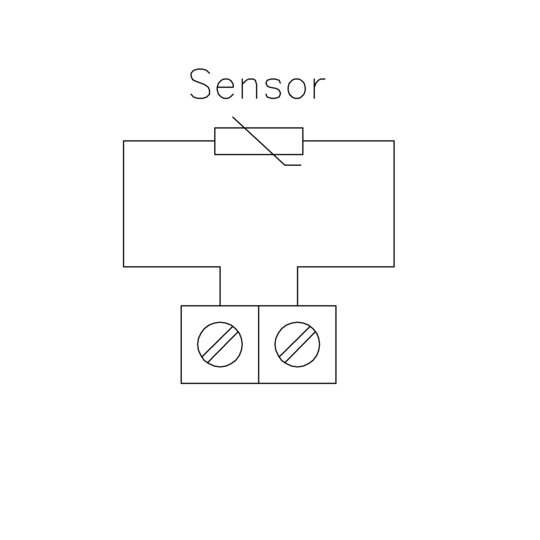

alreIndustrie-Einbaukanalfühler IKF1 (Form B)IKF1P1000/100, Industrie-Einbau-Kanaltemperaturfühler, PT1000, Einbaulänge 115mmDer Industrie-Einbaukanalfühler IKF1 wird zur Messung der Temperaturen von Flüssigkeiten und Gasen in Rohrleitungen, Luftkanälen oder Behältern im Maschinen-, Apparate- und Anlagenbau eingesetzt. Zum Einsatz in Luftkanälen wird der Montageflansch (MF) benötigt. Bei Verwendung in Flüssigkeiten sind Tauchhülsen aus Messing vernickelt (THMs) einzusetzen. Für aggressive Medien werden Tauchhülsen aus Edelstahl V4A (THV) empfohlen. Tauchhülsen oder Montageflansch gehören nicht zum Lieferumfang und müssen als Zubehör separat bestellt werden.Durchmesser Fühlerelement: 6mmSchutzart: IP43Deckelbefestigung: SchraubbefestigungEinstecklänge: 115mmElektrischer Anschluss: 2-Leiter, max. 30VAC / 42VDCAnschlussquerschnitt: 0,14 mm² bis 2,5 mm²Material Gehäuse: AluminiumMontage / Befestigung: in Tauchhülse oder mit MontageflanschSchutzklasse: IIIUmgebungstemperatur: -30°C...100°Cmax. Fühlertemperatur: 150°CArtikelnummer: G9150150Typ: IKF1P1000/100Fabrikat: ALRE-IT Regeltechnik GmbH
636933676148307950.PDF
Montageanleitung
|
638362509434455866.PDF
RoHS-Erklärung
|
|
|
|
|
