| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
100 - 250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
100 - 250 V |
| Bemessungssteuerspeisespannung Us bei DC |
100 - 250 V |
| Spannungsart zur Betätigung |
AC/DC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Betriebsspannung bei AC 50 Hz |
1000 - 1000 V |
| Betriebsspannung bei AC 60 Hz |
1000 - 1000 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
1050 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
750 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
400 kW |
| Bemessungsbetriebsleistung NEMA |
223,71 kW |
| Anzahl der Hilfskontakte als Schließer |
2 |
| Anzahl der Hilfskontakte als Öffner |
2 |
| Geeignet für Reiheneinbau |
false |
| Breite |
210 mm |
| Höhe |
283 mm |
| Tiefe |
242 mm |

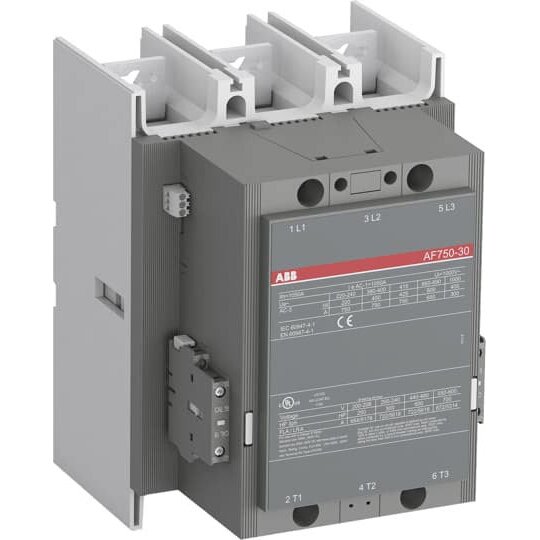

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.chütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (415 V) 425 kW, (440 V) 450 kW, (500 V) 520 kW, (690 V) 600 kW, (1000 V) 400 kW, (380/400 V) 400 kW, (220/230/240 V) 220 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-1: (1000 V, 40 °C) 1000 A, (1000 V, 55 °C) 875 A, (1000 V, 70 °C) 720 A, (690 V, 40 °C) 1050 A, (690 V, 55 °C) 875 A, (690 V, 70 °C) 720 ABemessungsbetriebsstrom AC-3: (415 V, 55 °C) 750 A, (440 V, 55 °C) 750 A, (500 V, 55 °C) 750 A, (690 V, 55 °C) 650 A, (1000 V, 55 °C) 300 A, (380/400 V, 55 °C) 750 A, (220/230/240 V, 55 °C) 750 ABemessungssteuerspannung: 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Gleichstrombetrieb 100 ... 250 V
